1. 8253的引脚功能及特点

2. 8253的原理结构及工作原理

3. 8253的控制字及工作方式

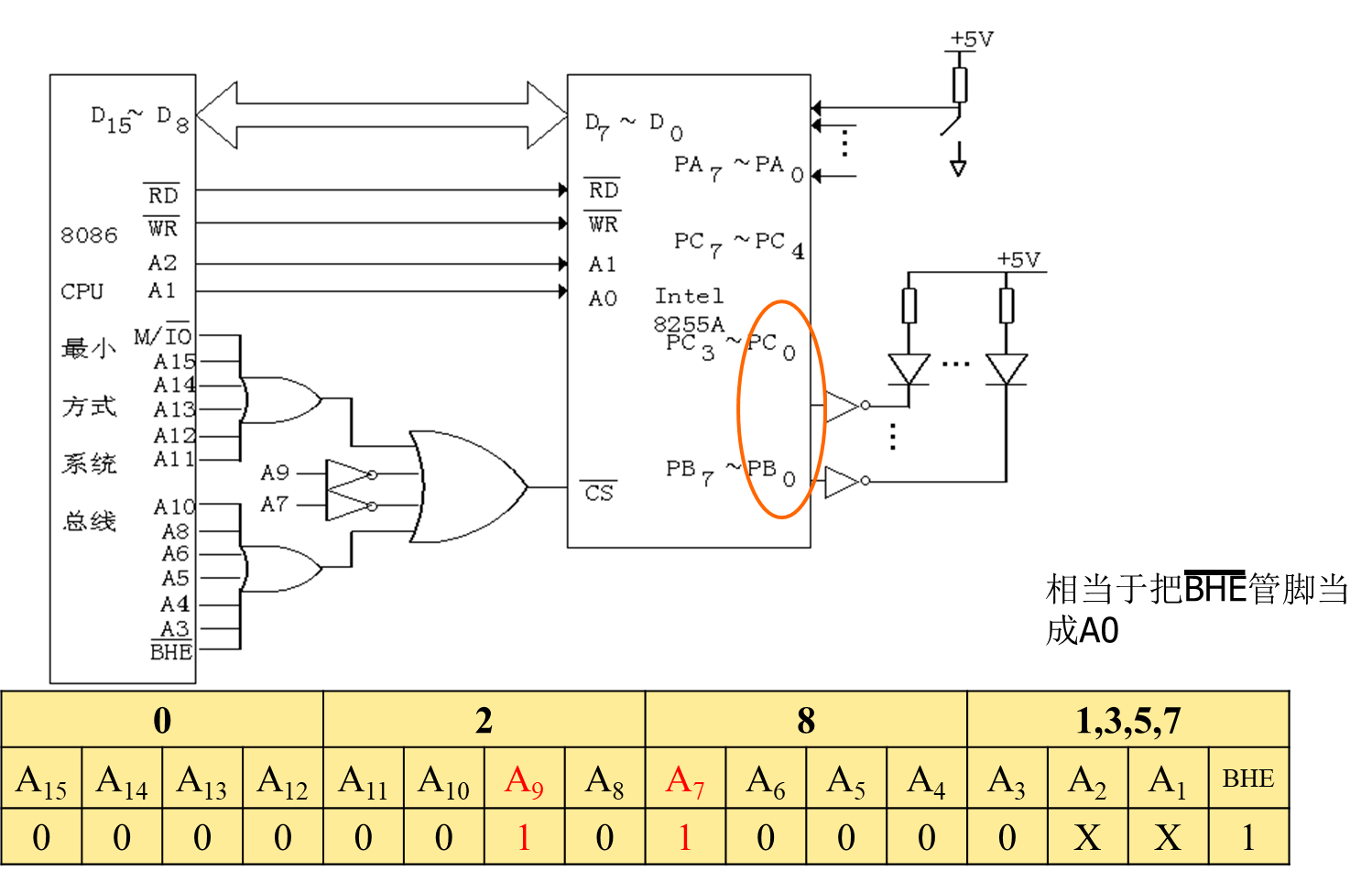

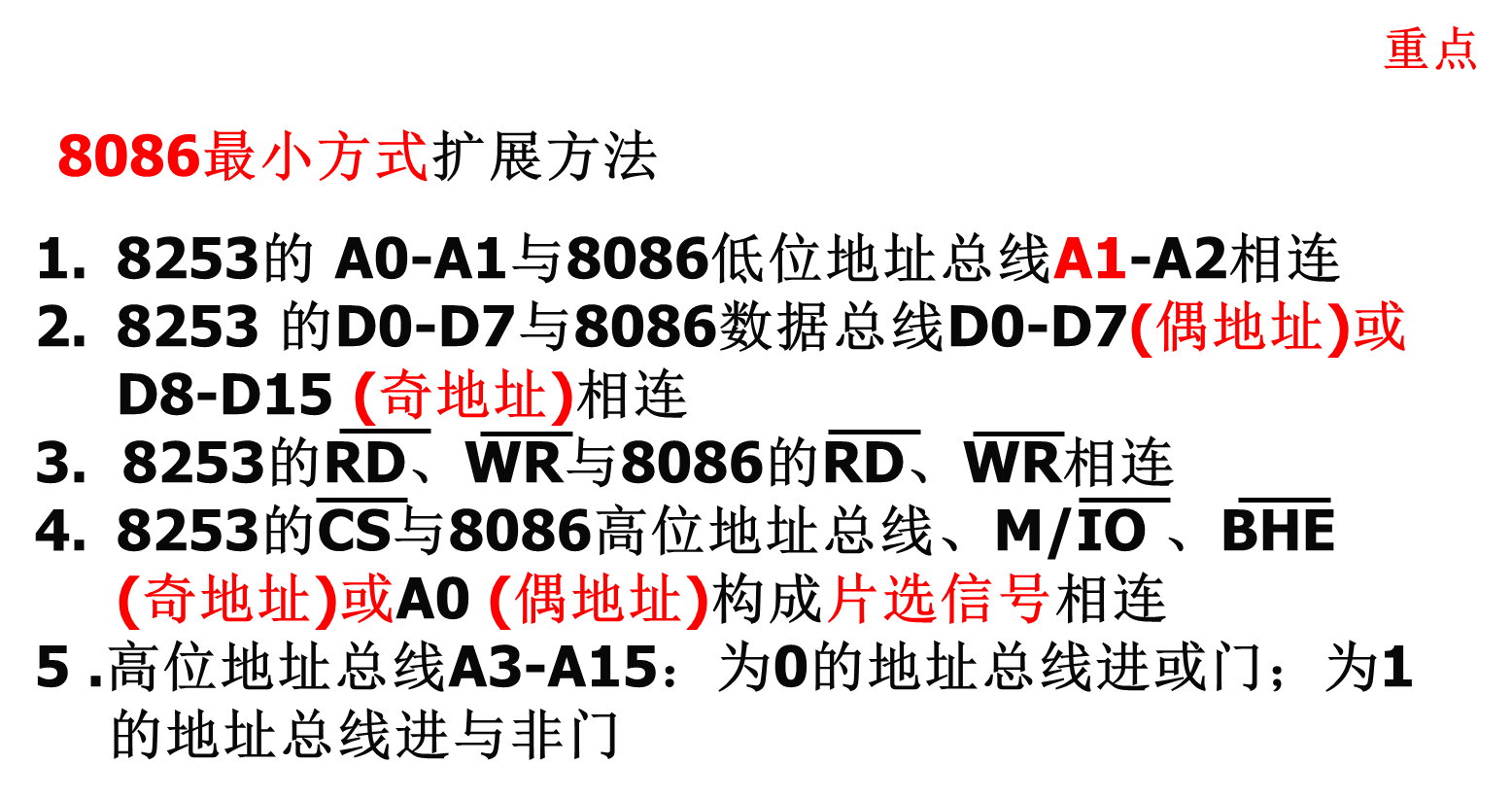

4. 8253与系统总线的接口方法

5. 8253的应用设计

   1. 8253的引脚功能及特点

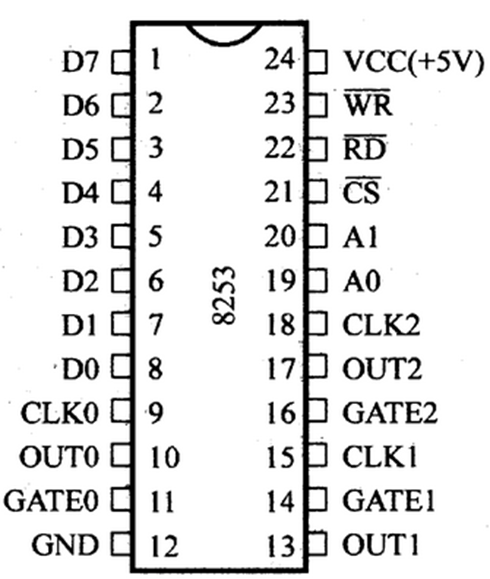

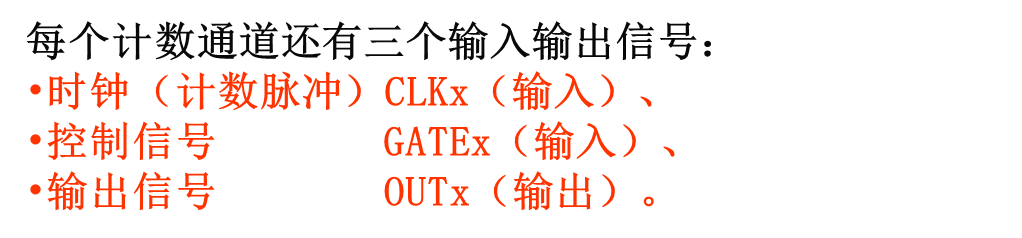

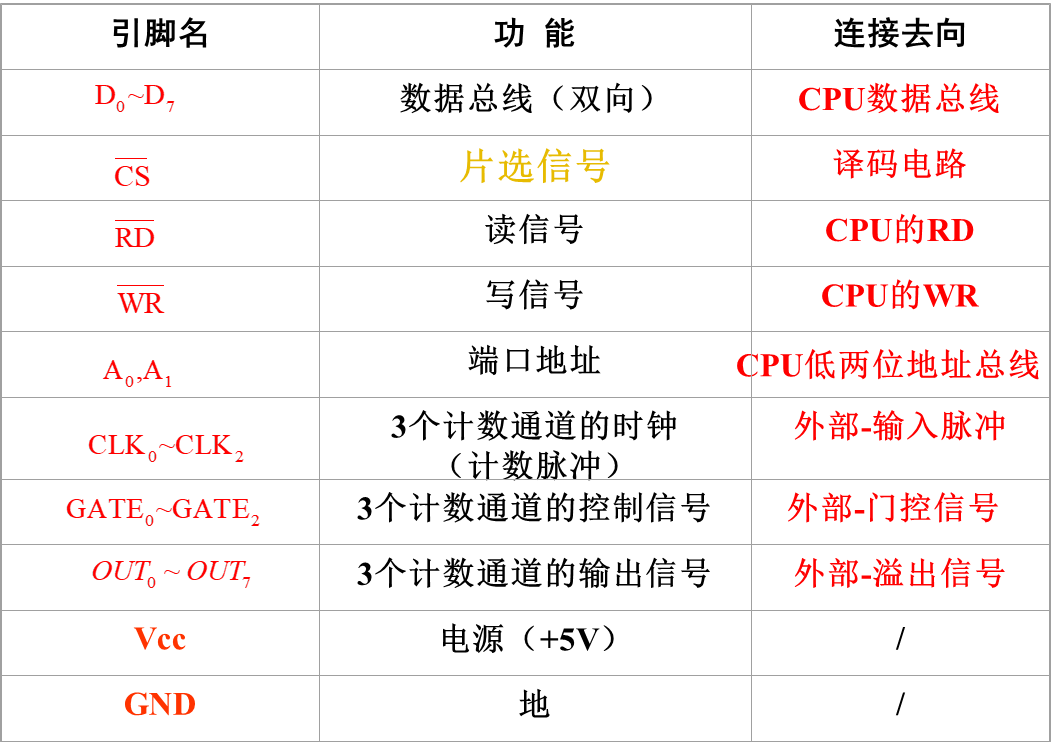

8253是并行的可编程的16位的三通道的减1定时/计数器，DIP24封装。

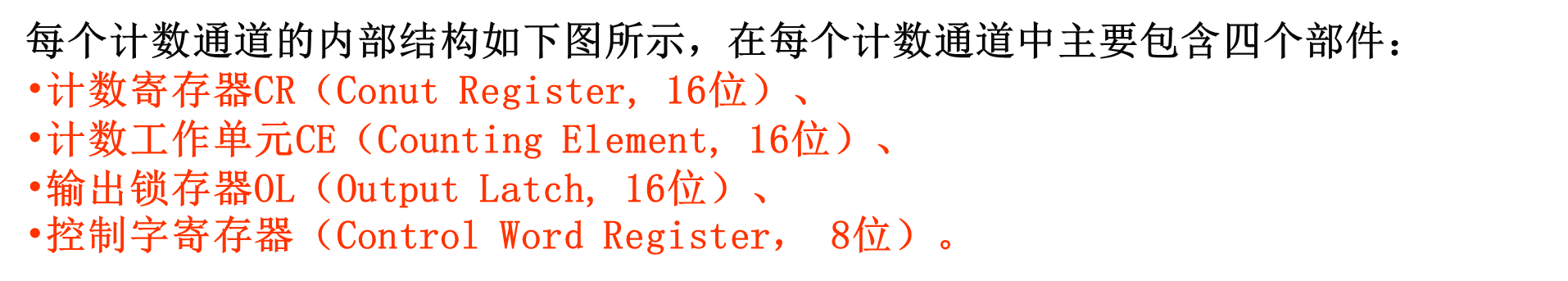

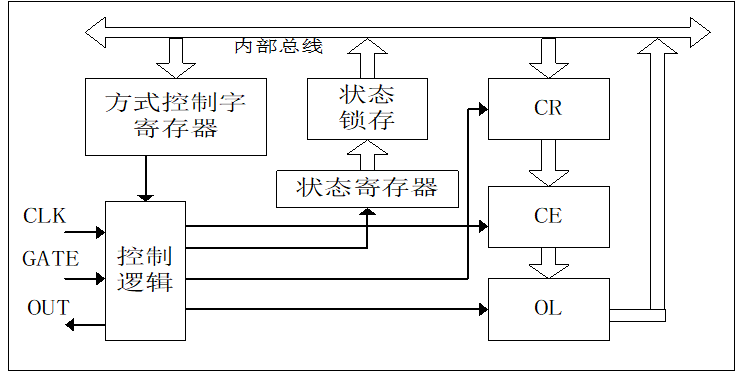

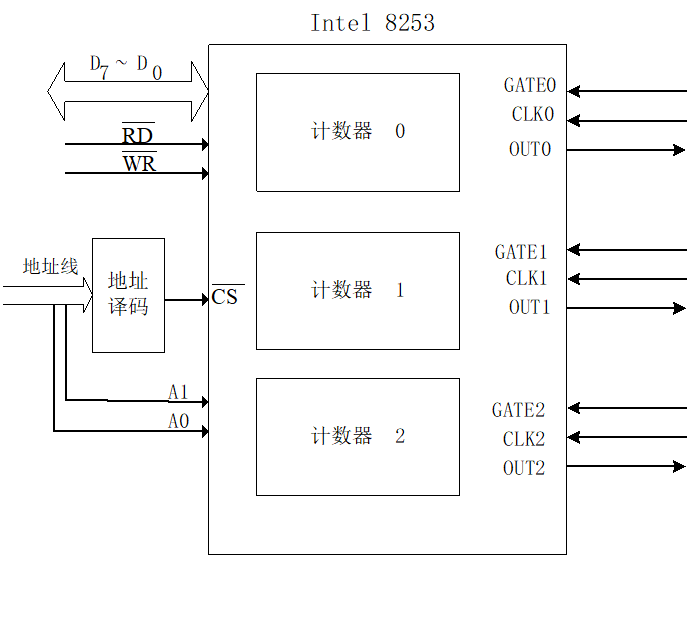

9.2 8253的原理结构及工作原理

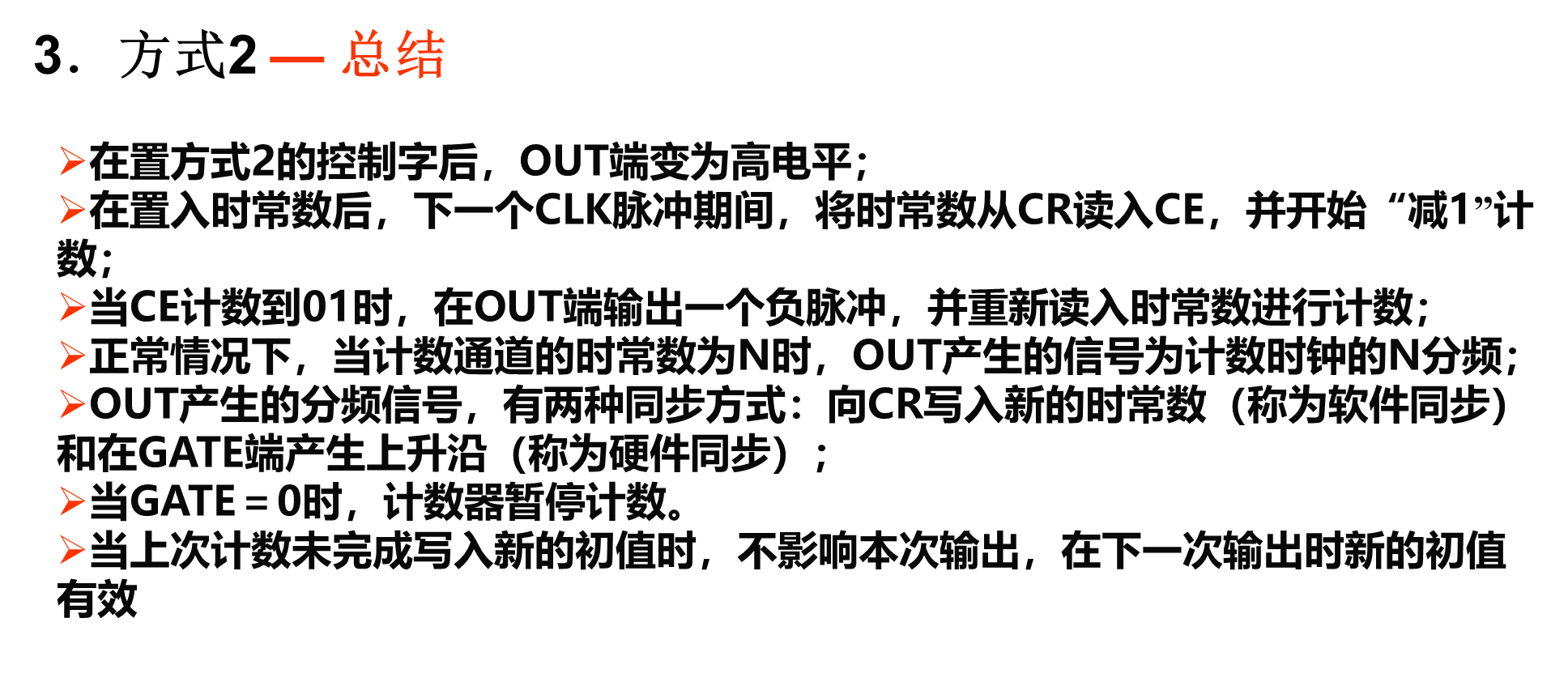

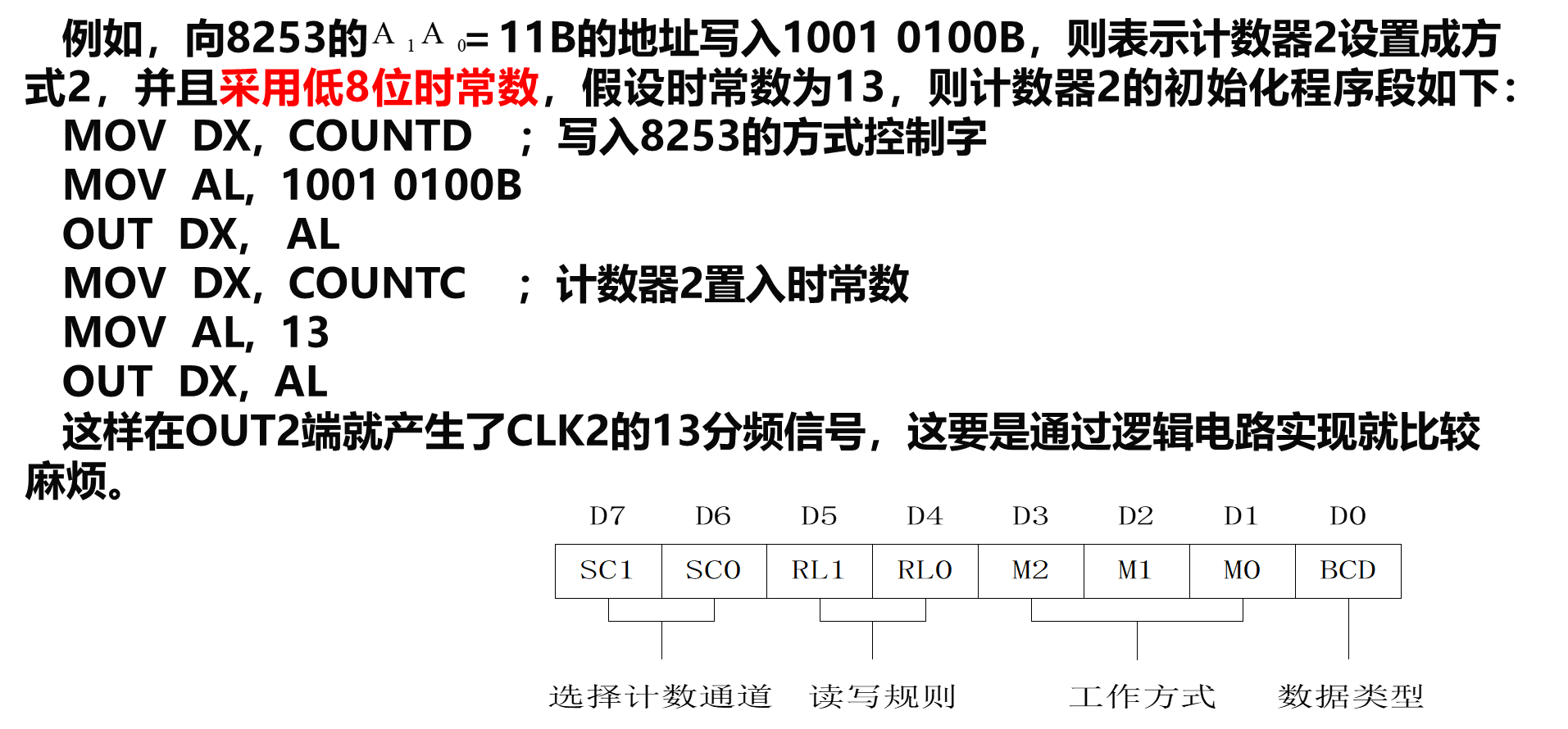

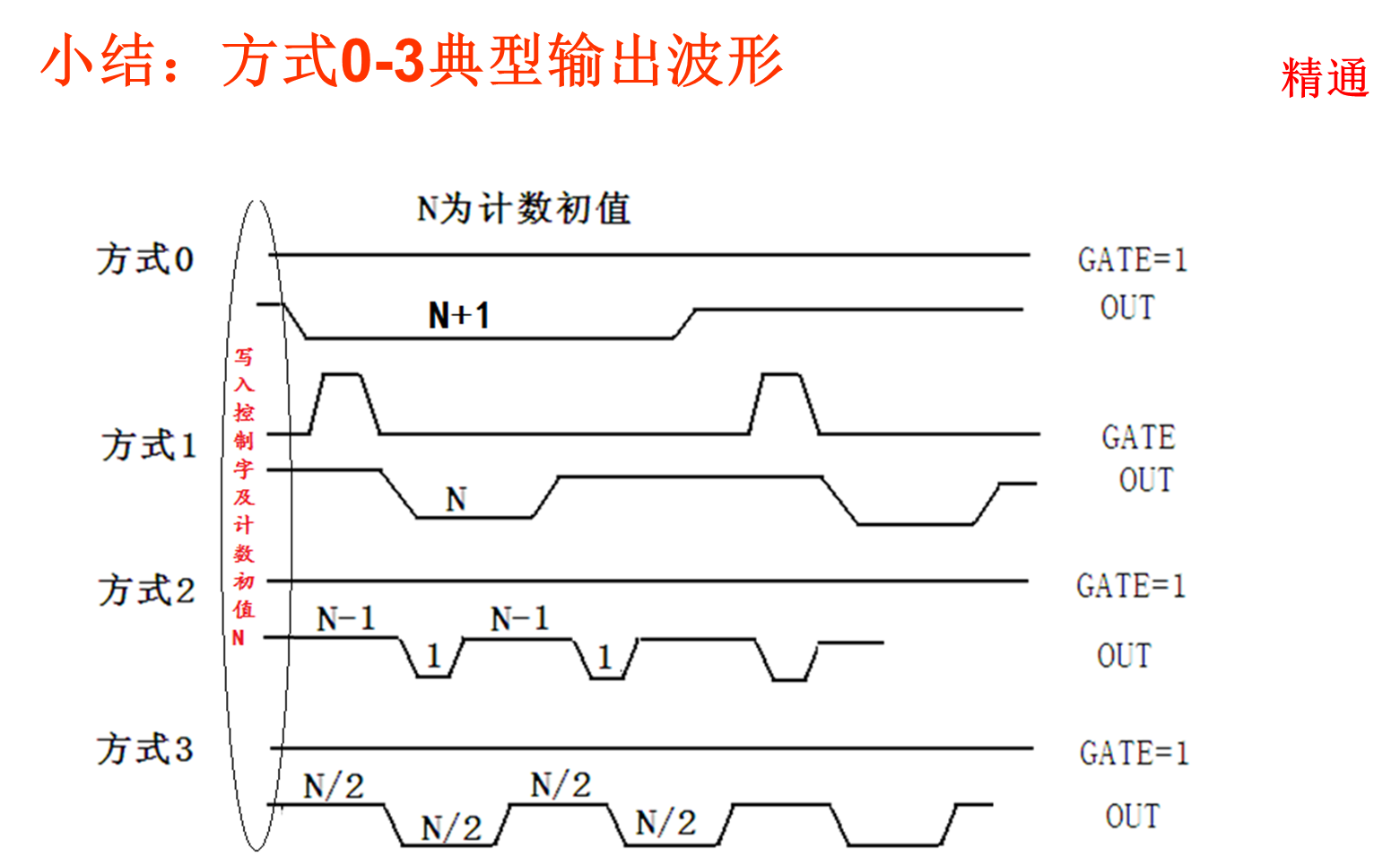

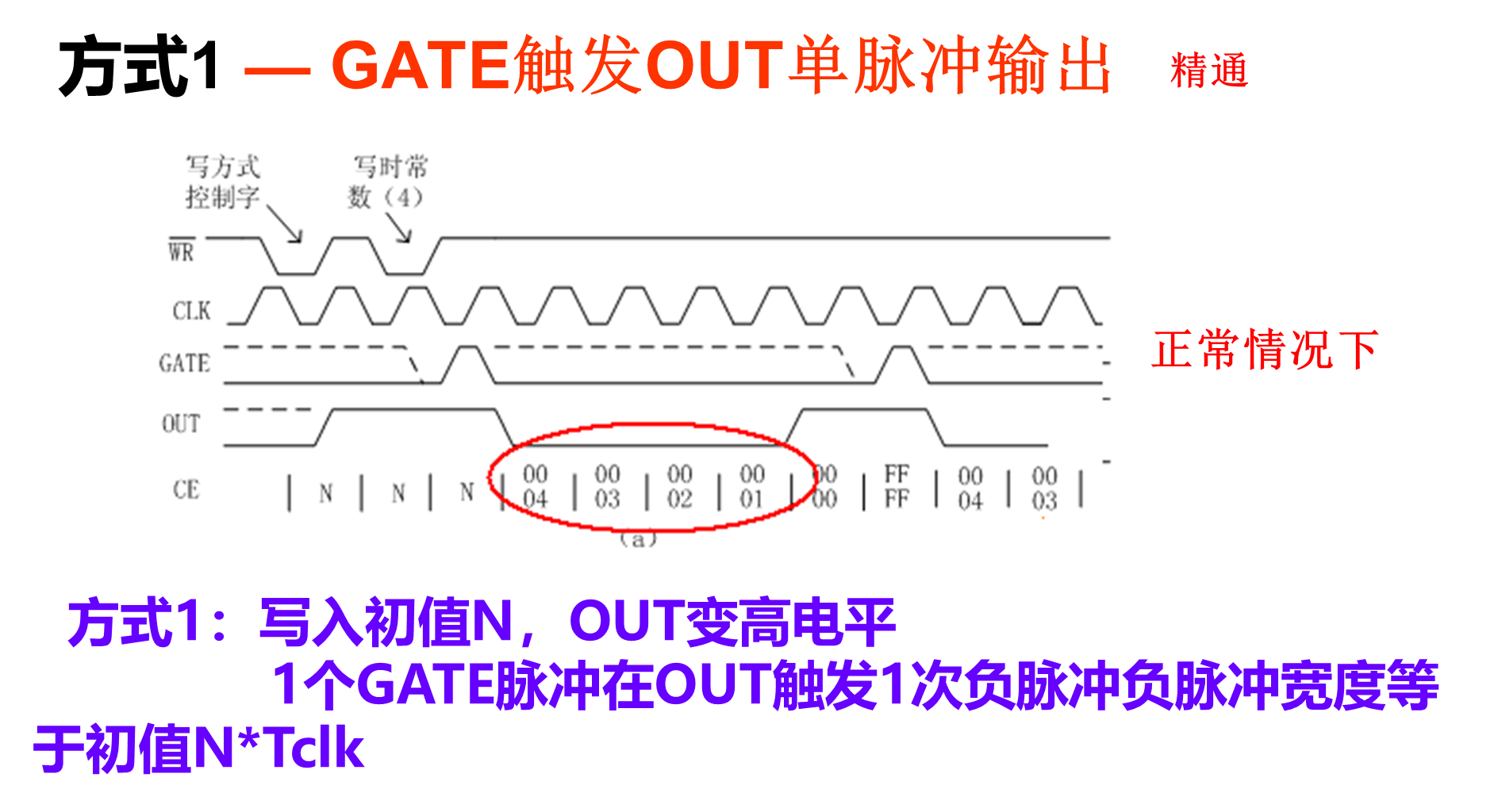

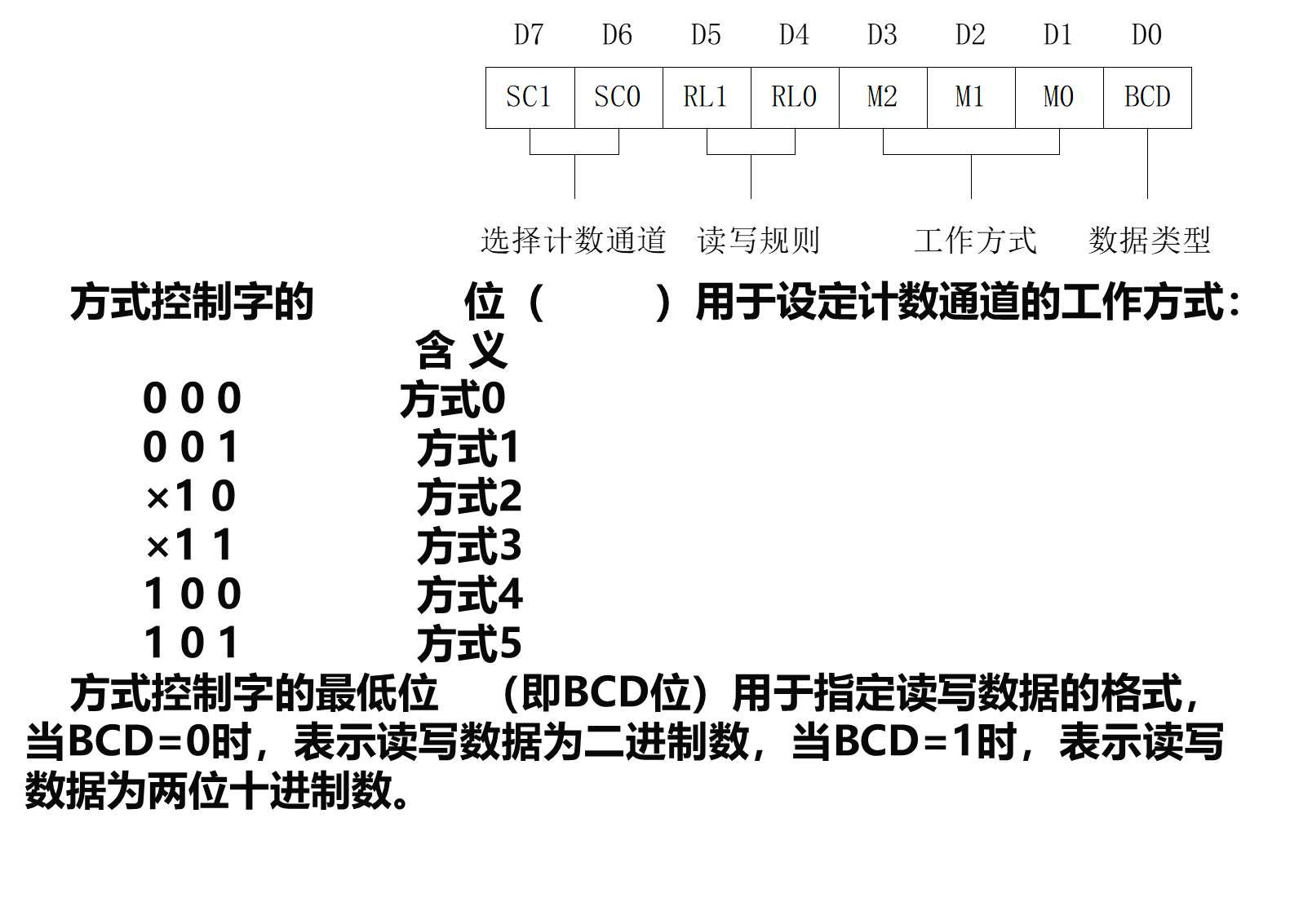

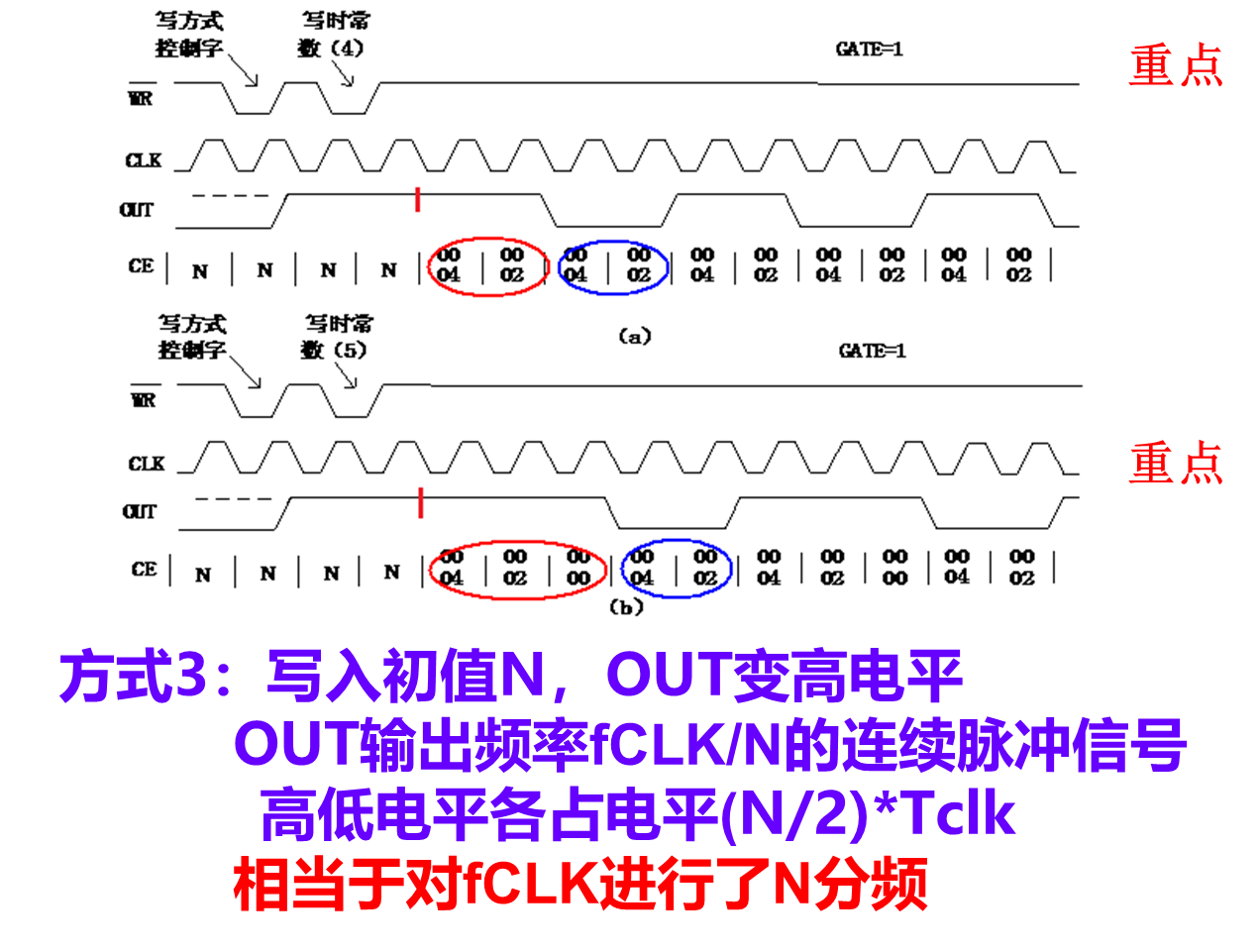

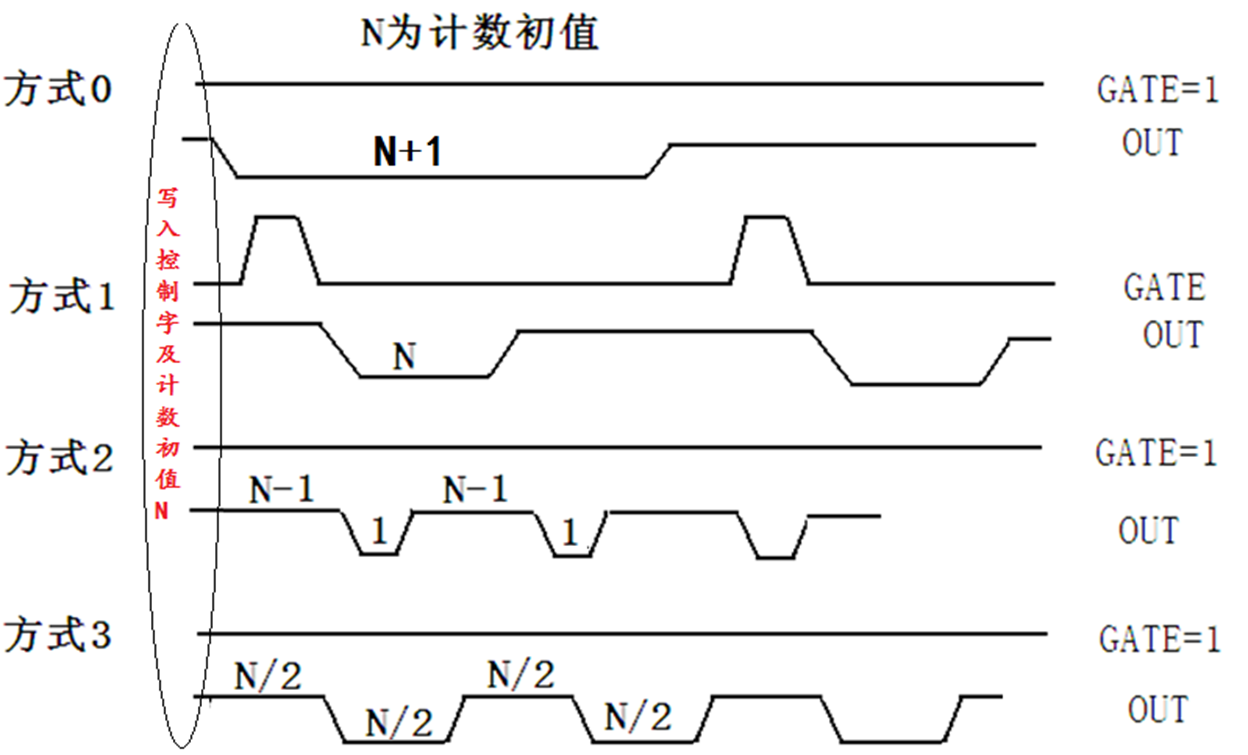

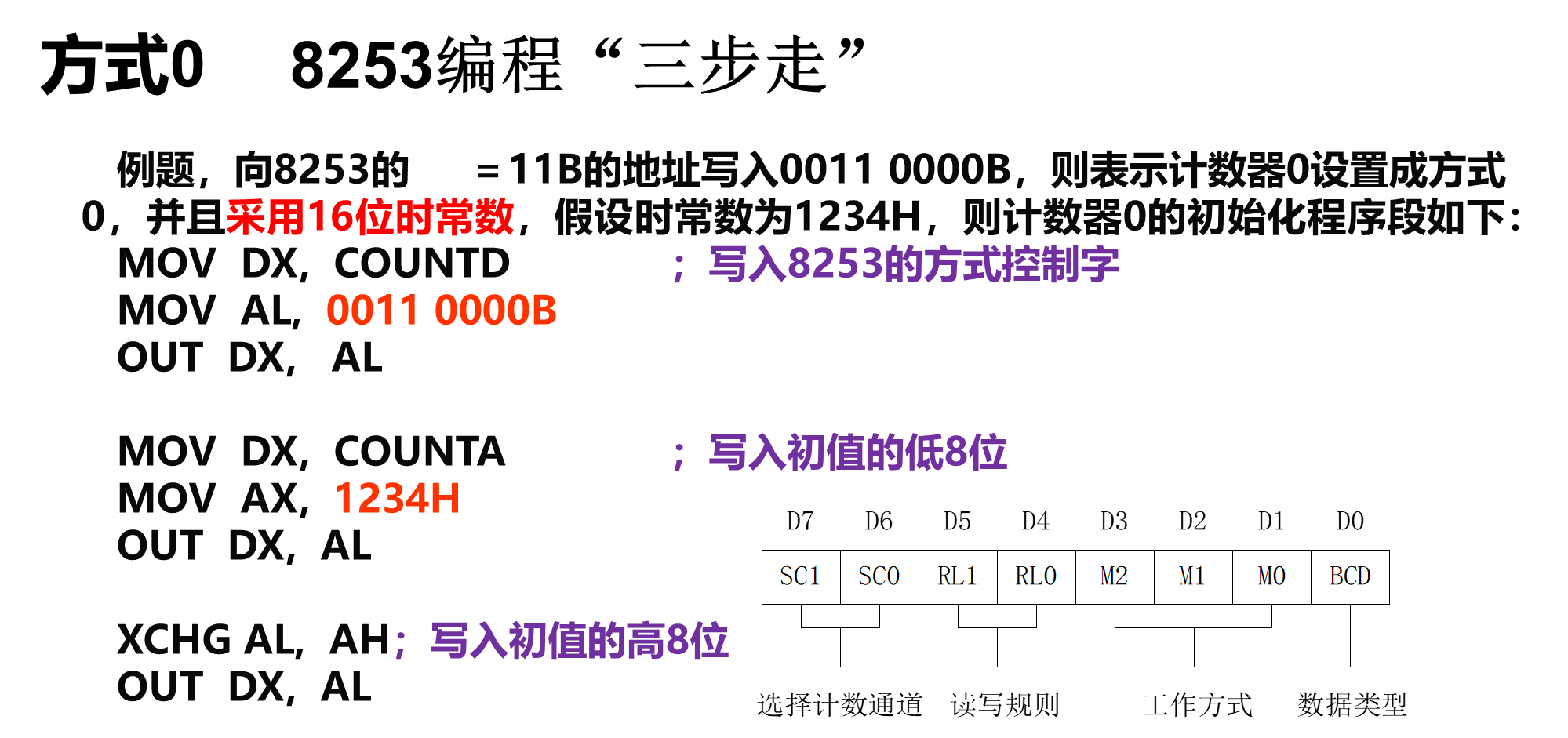

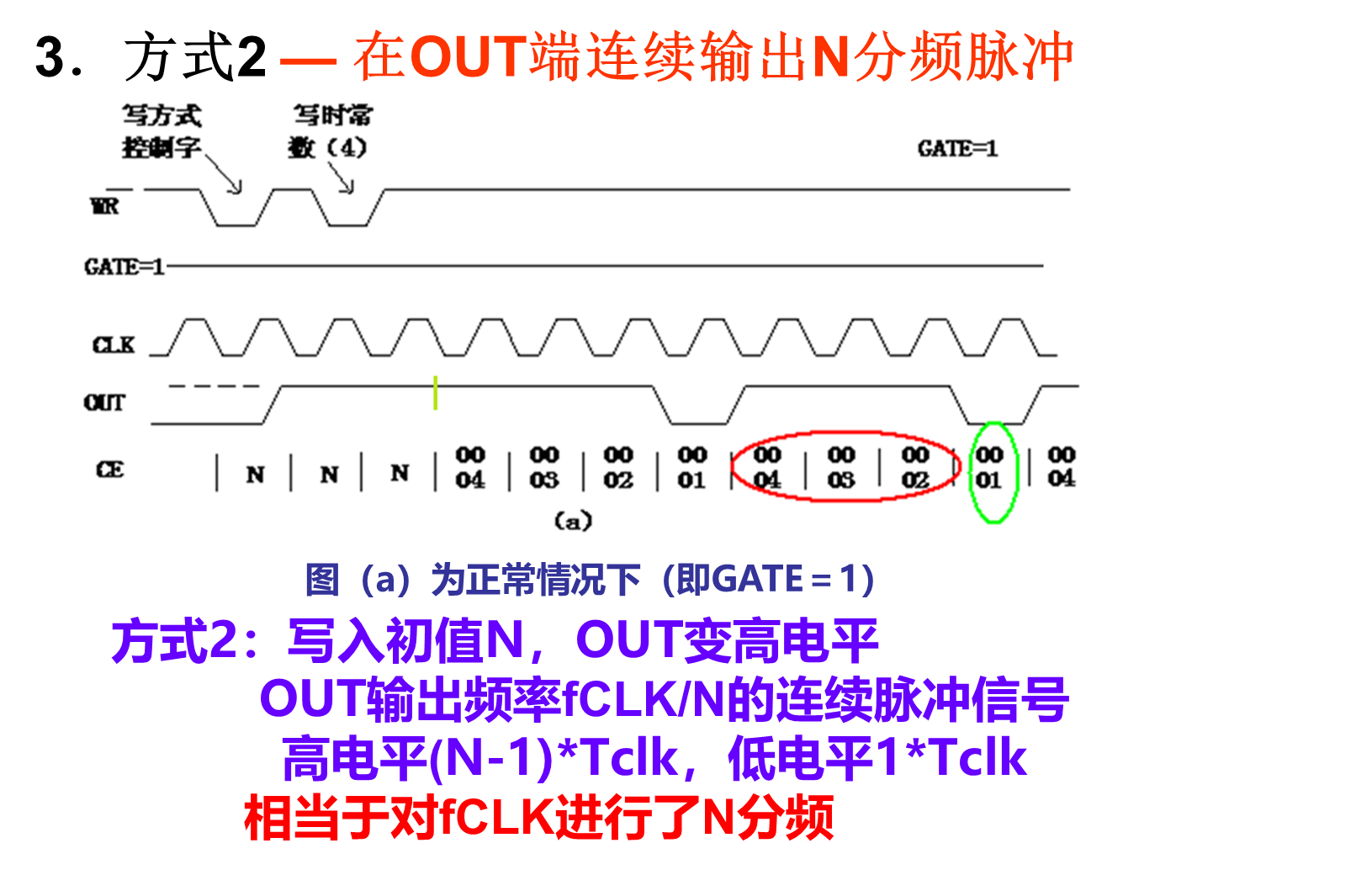

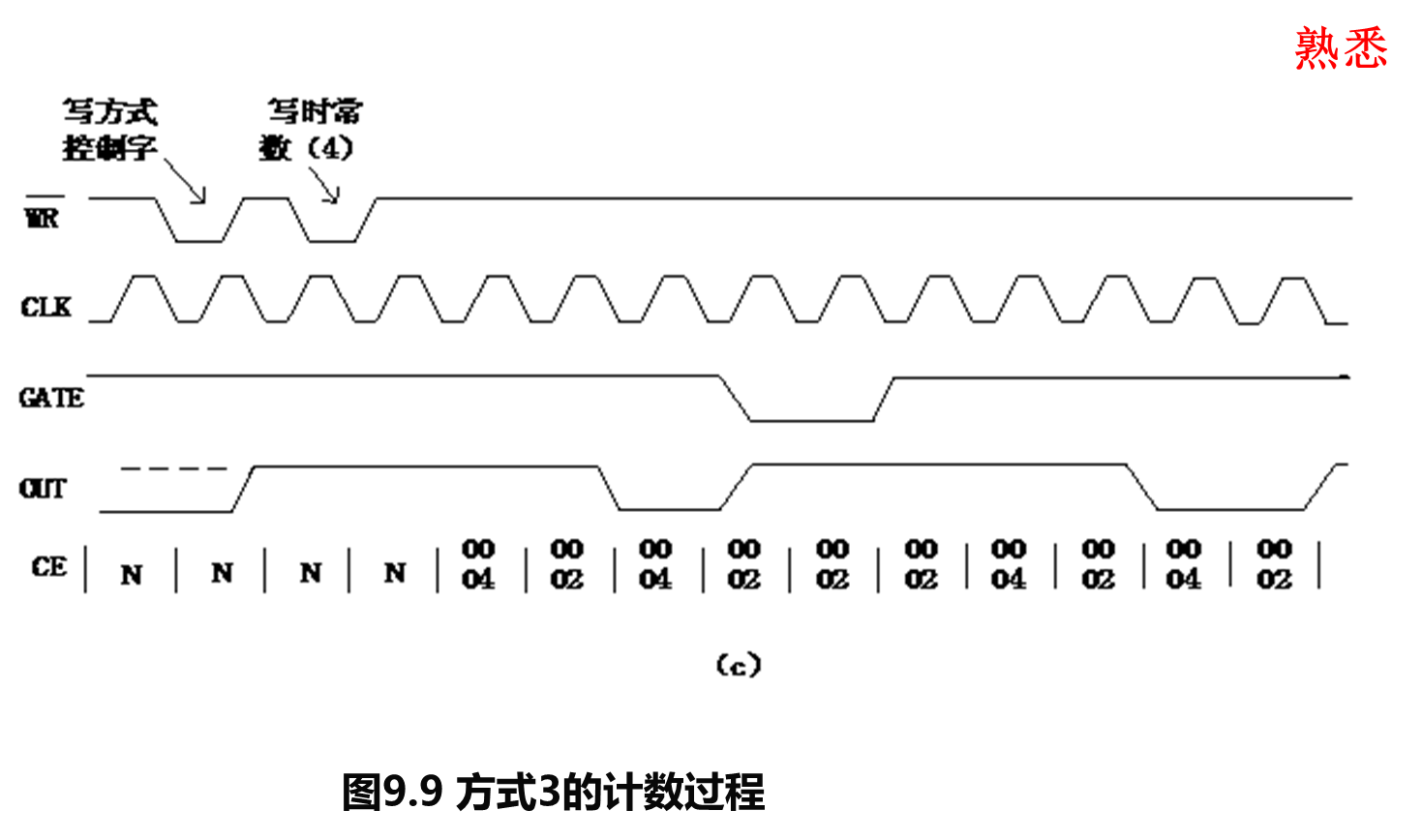

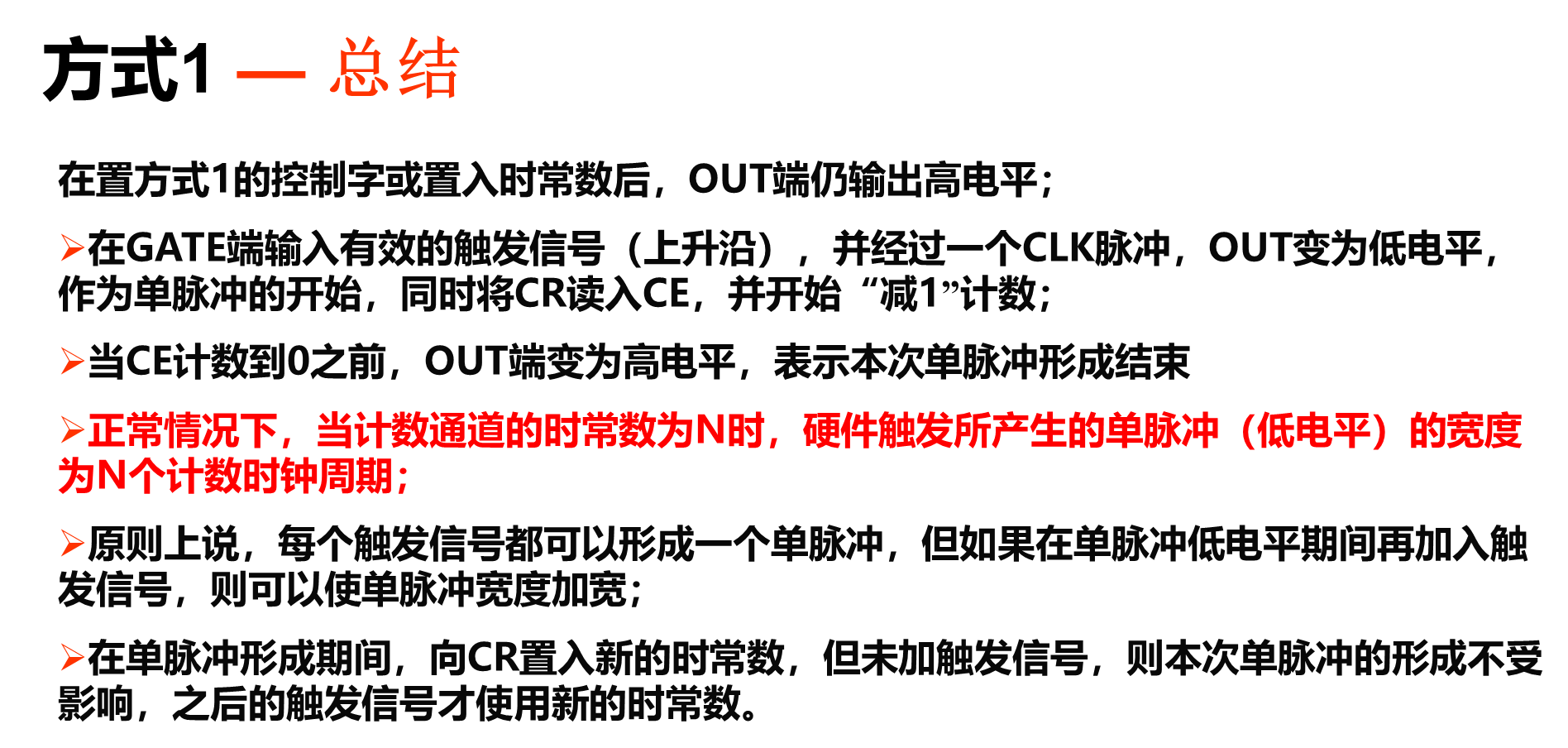

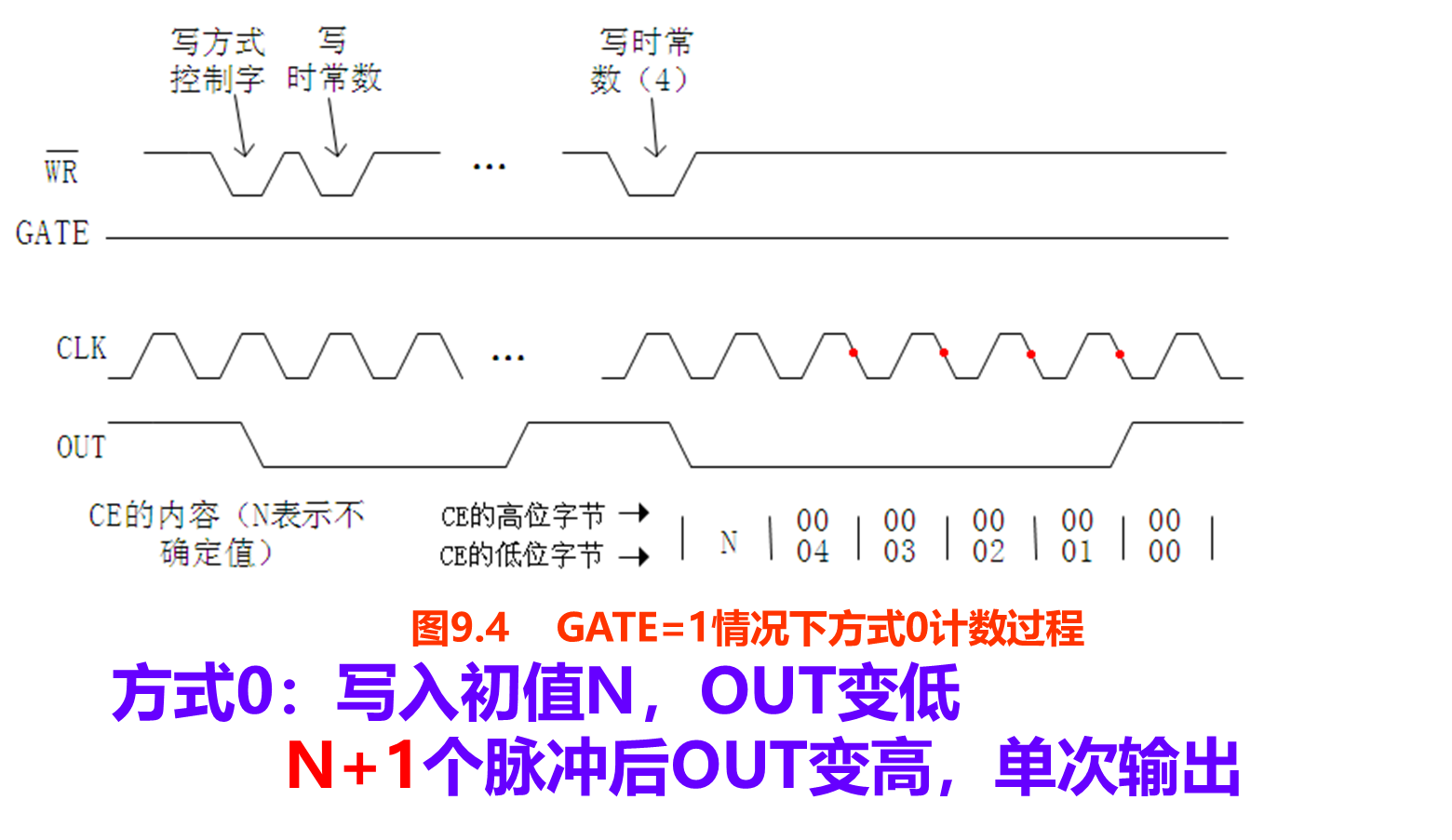

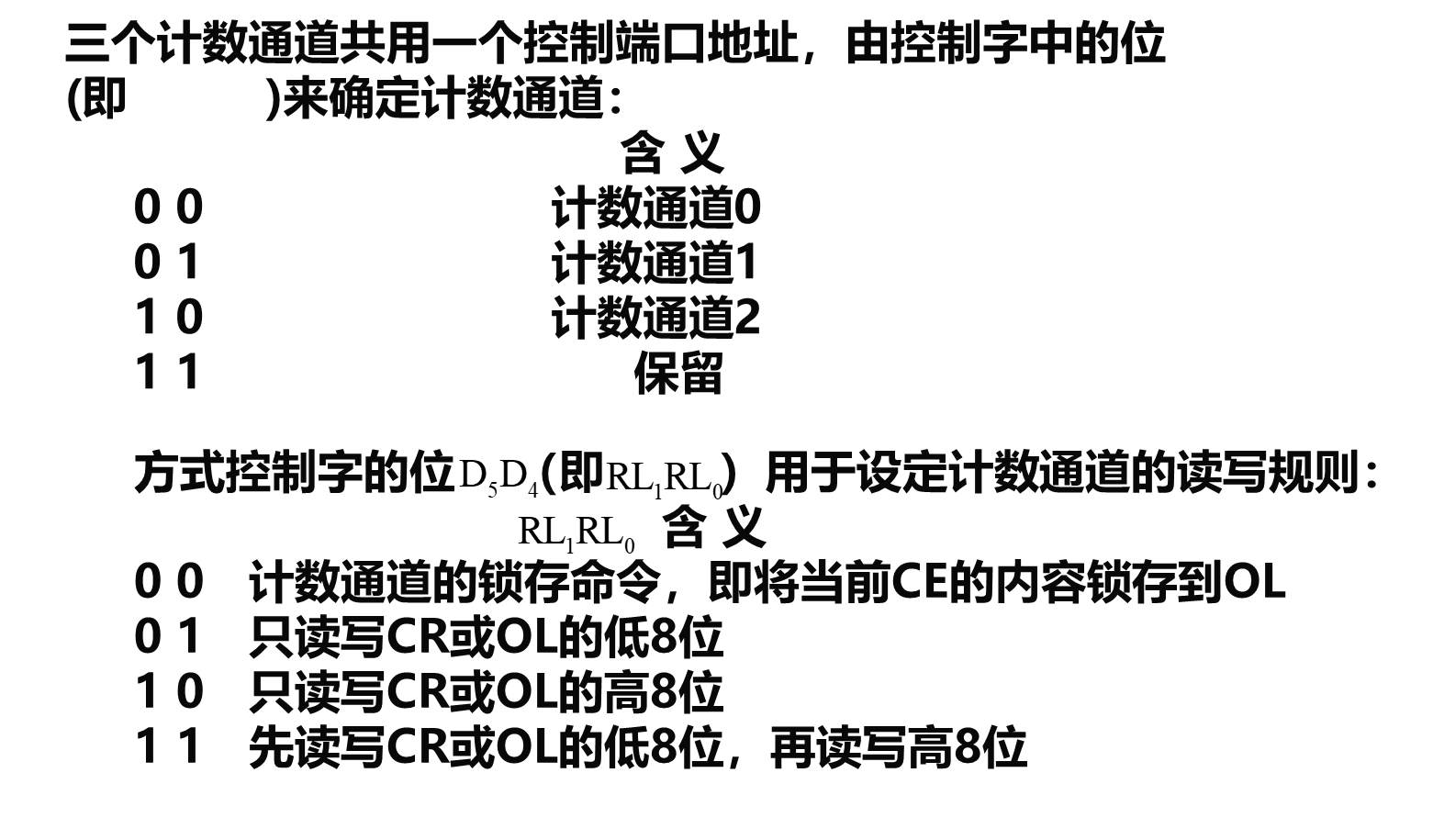

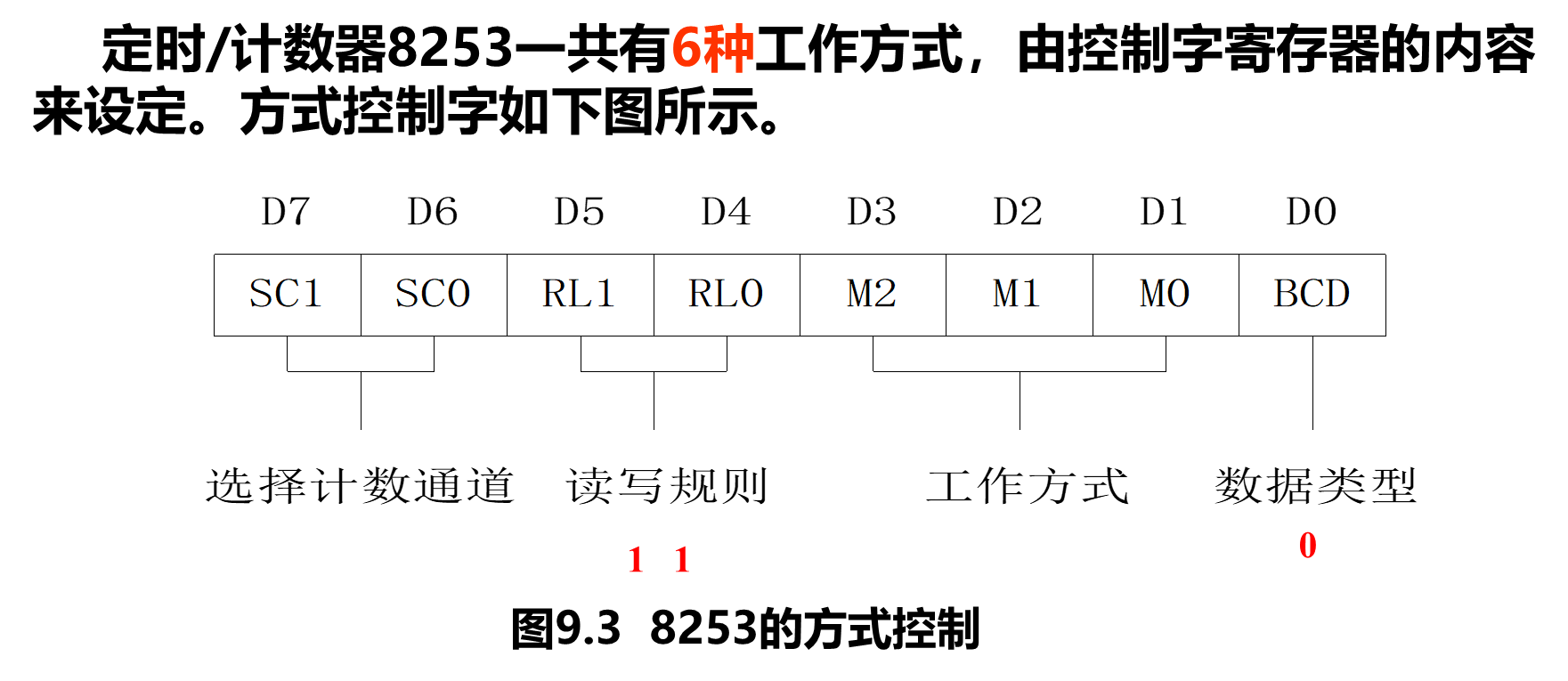

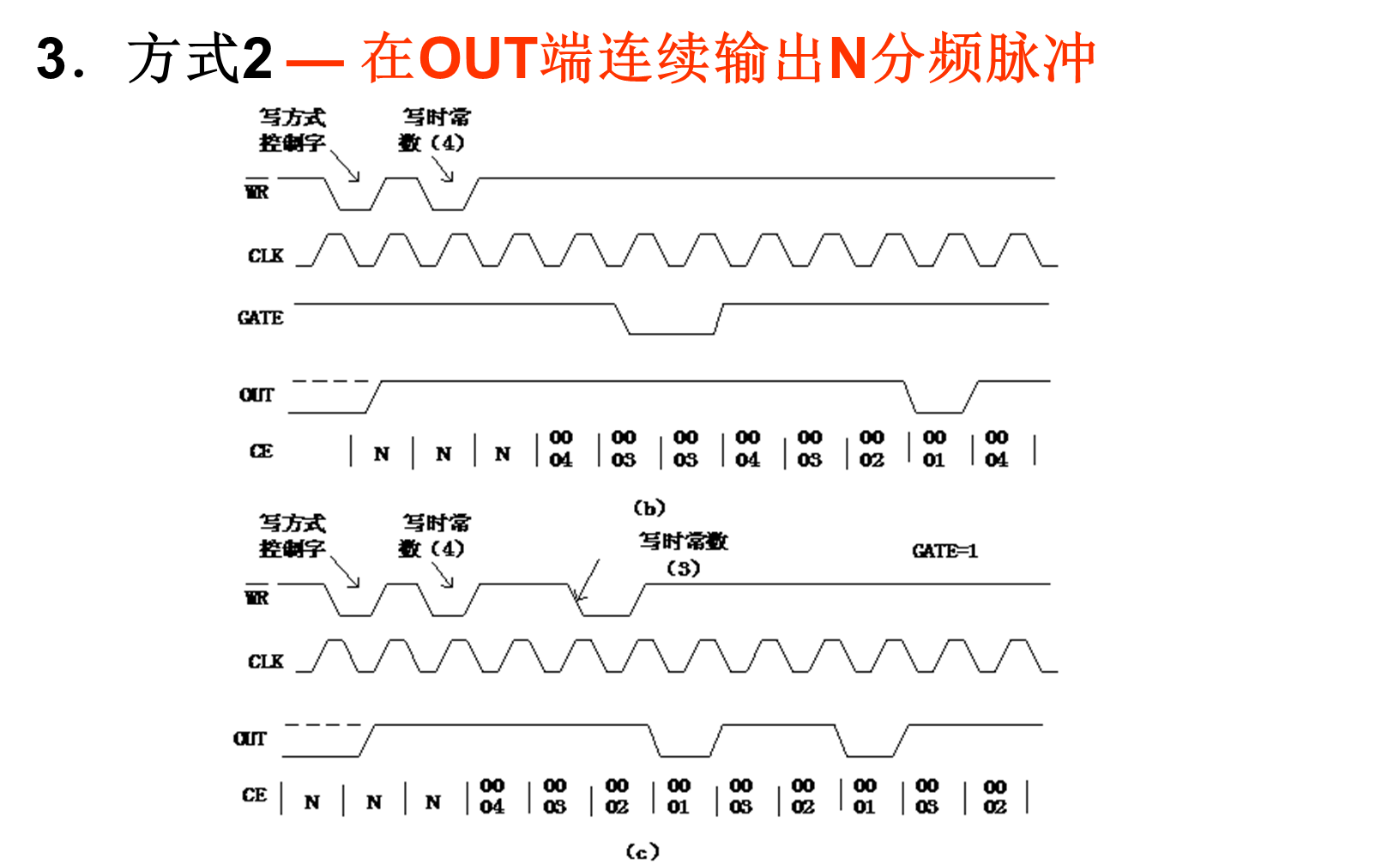

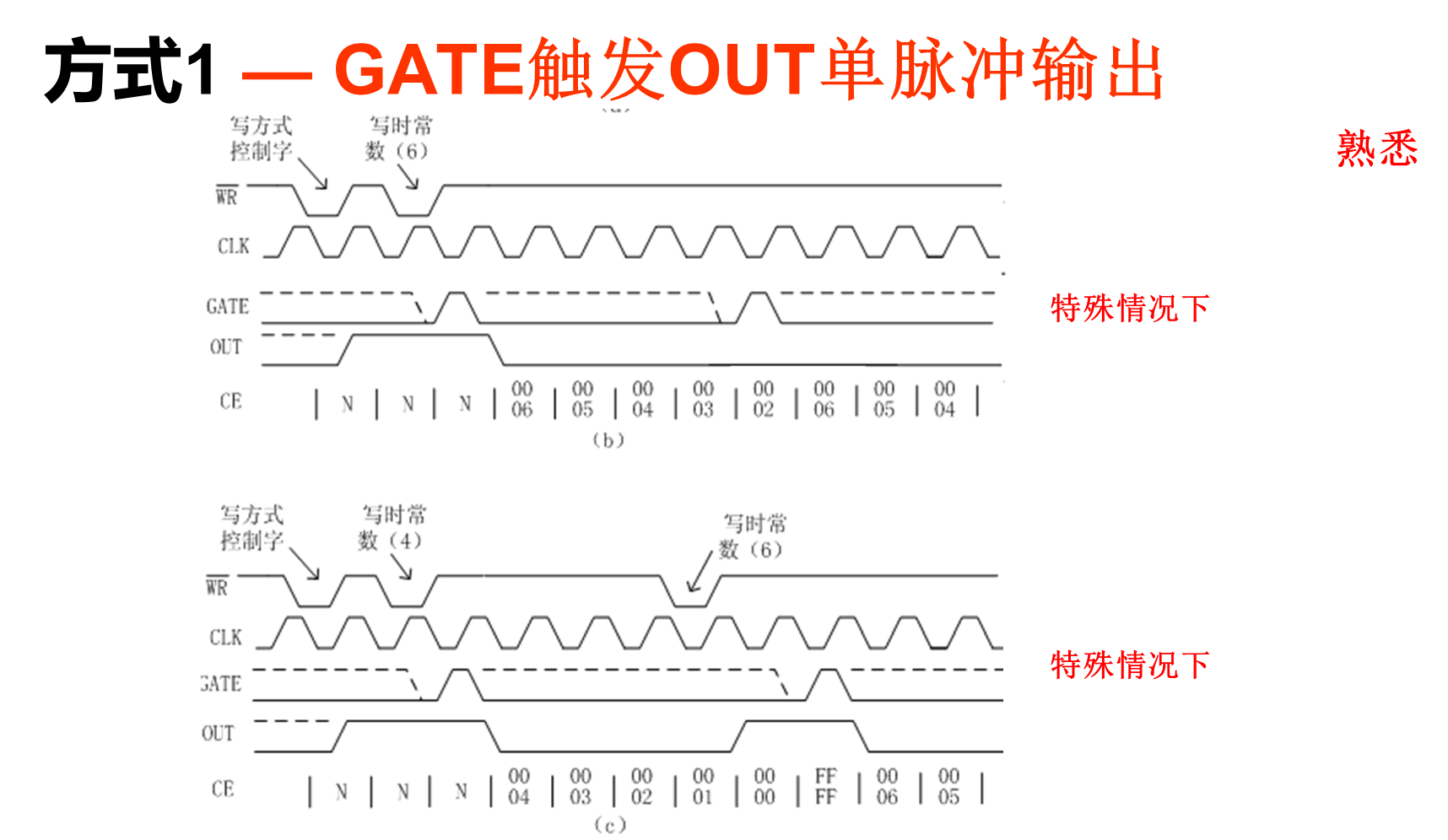

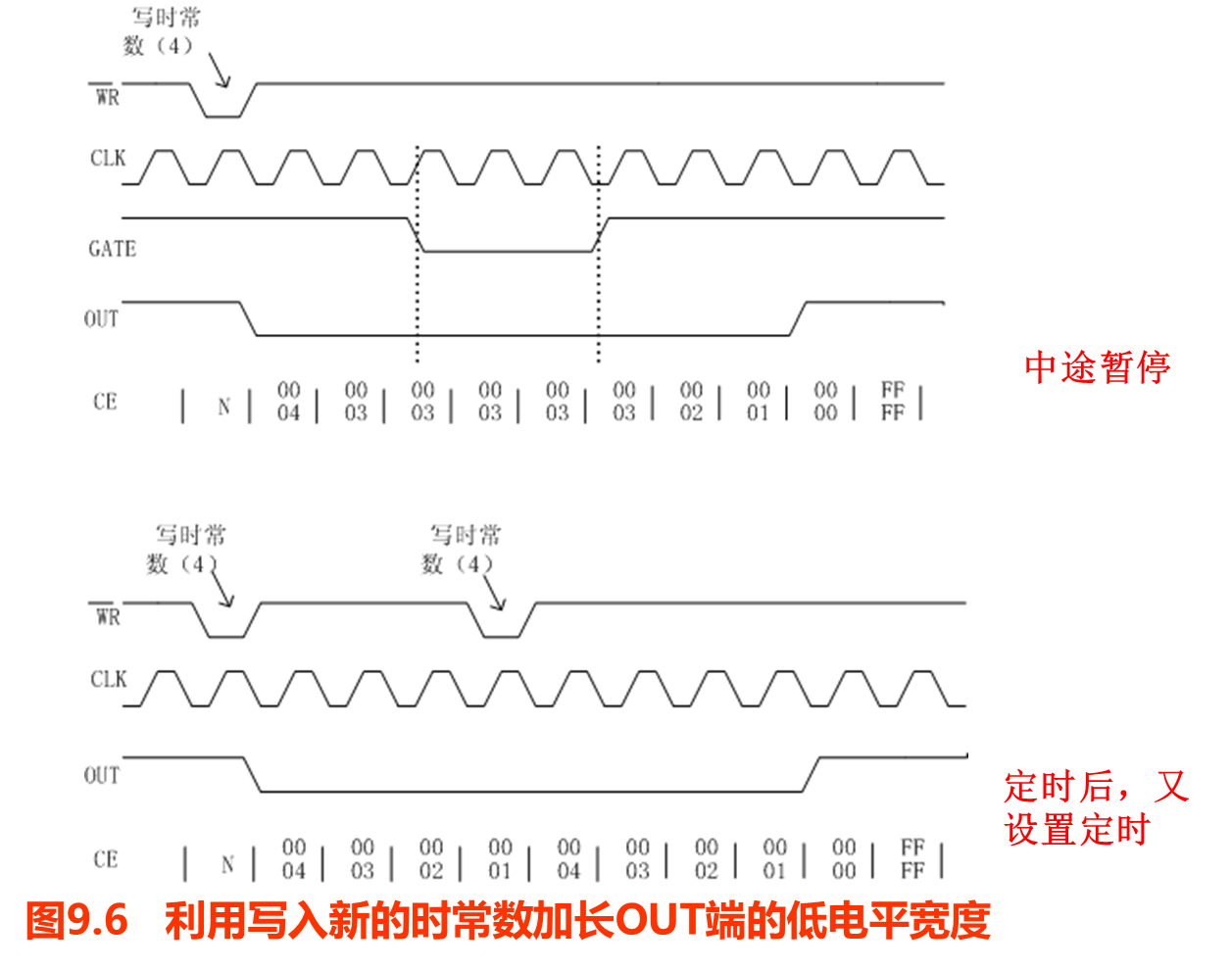

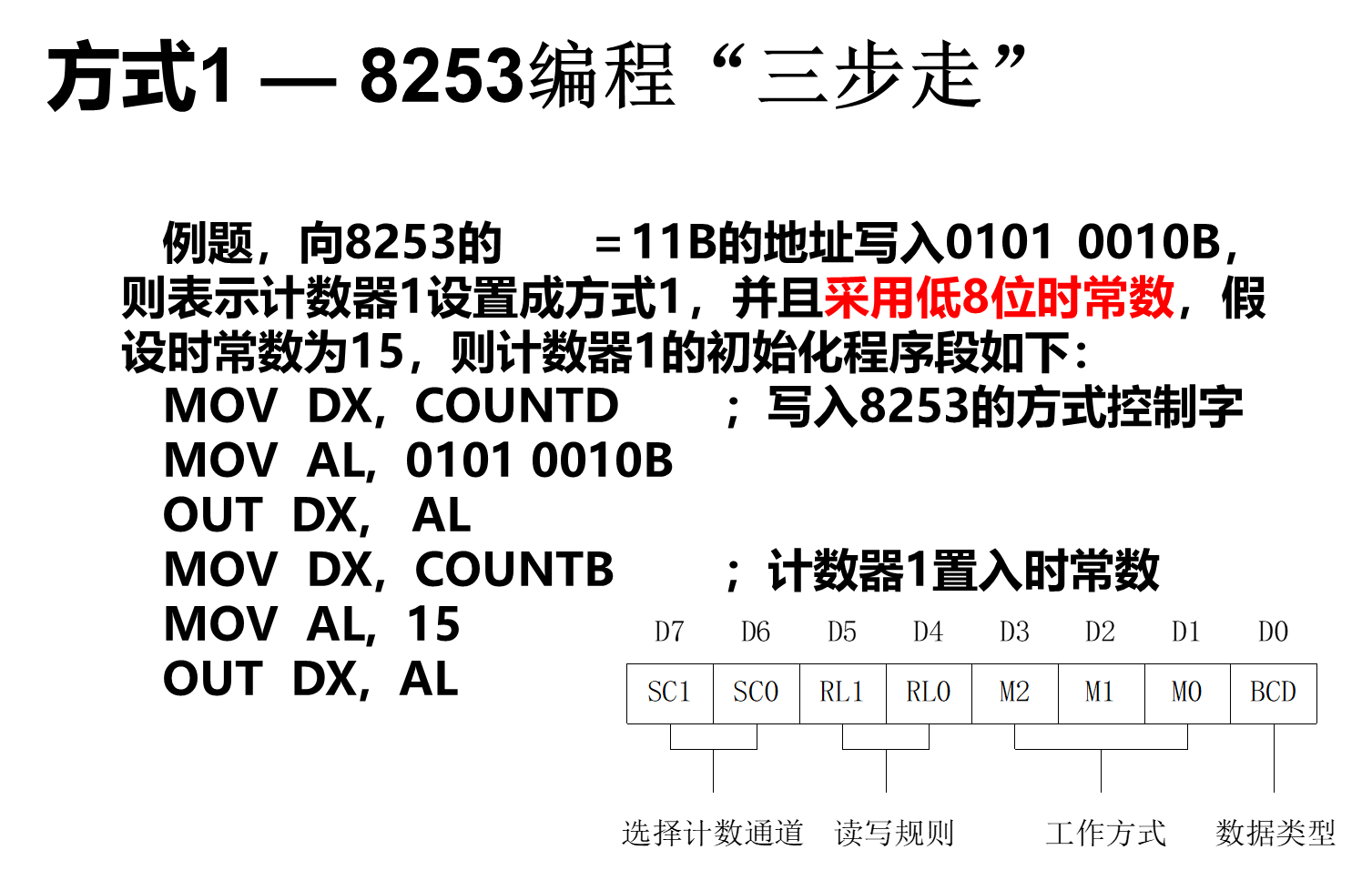

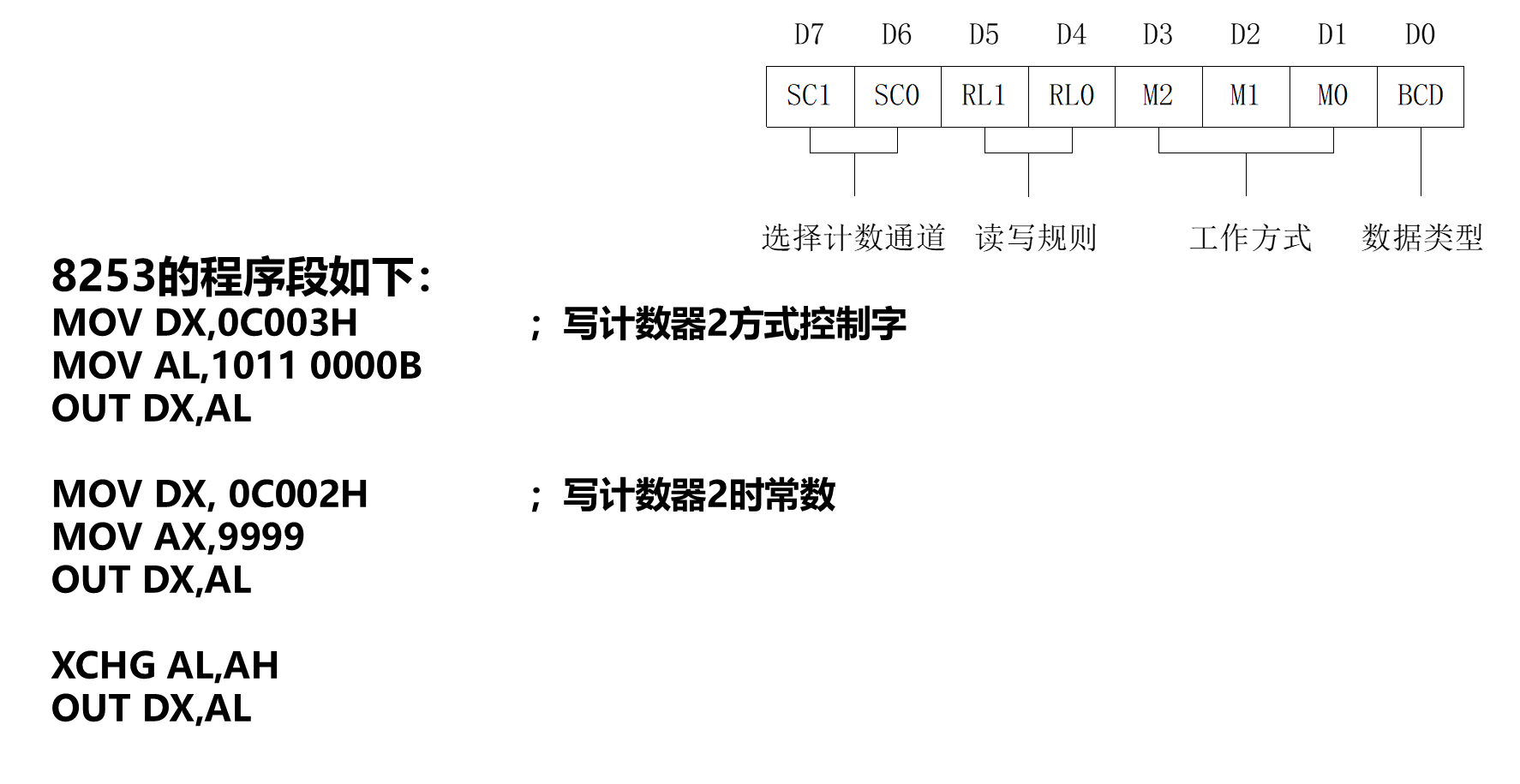

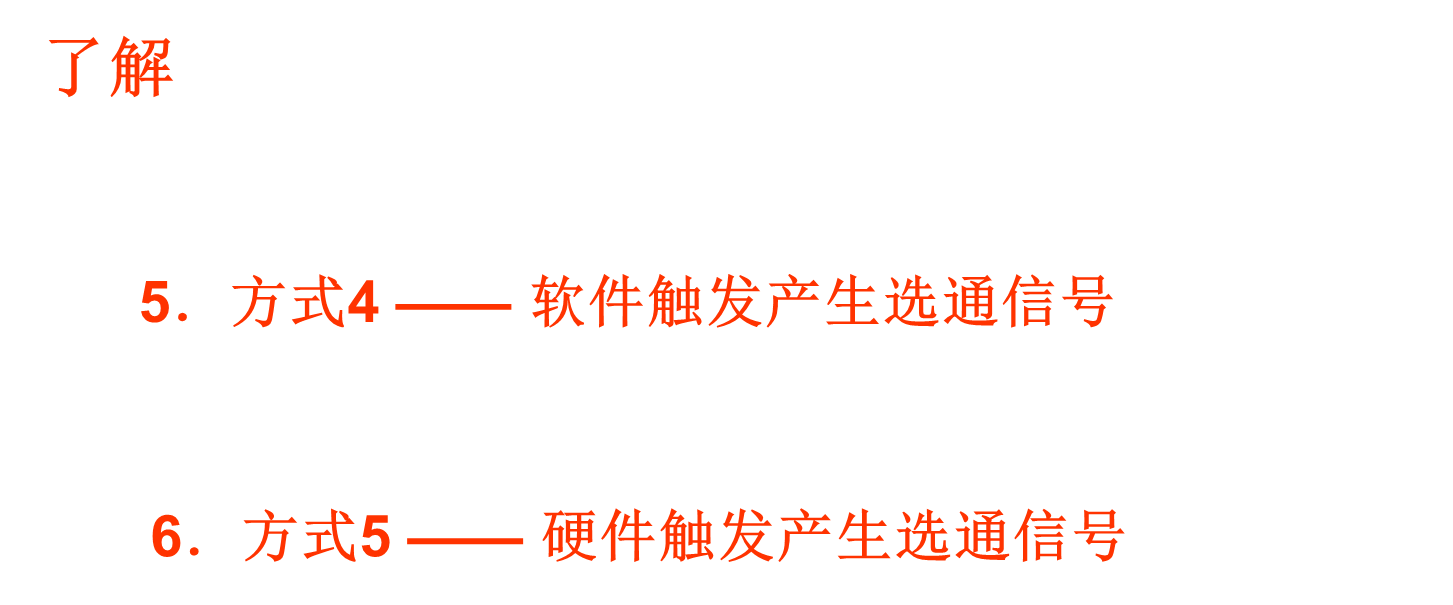

9.3 8253的控制字及工作方式

​x

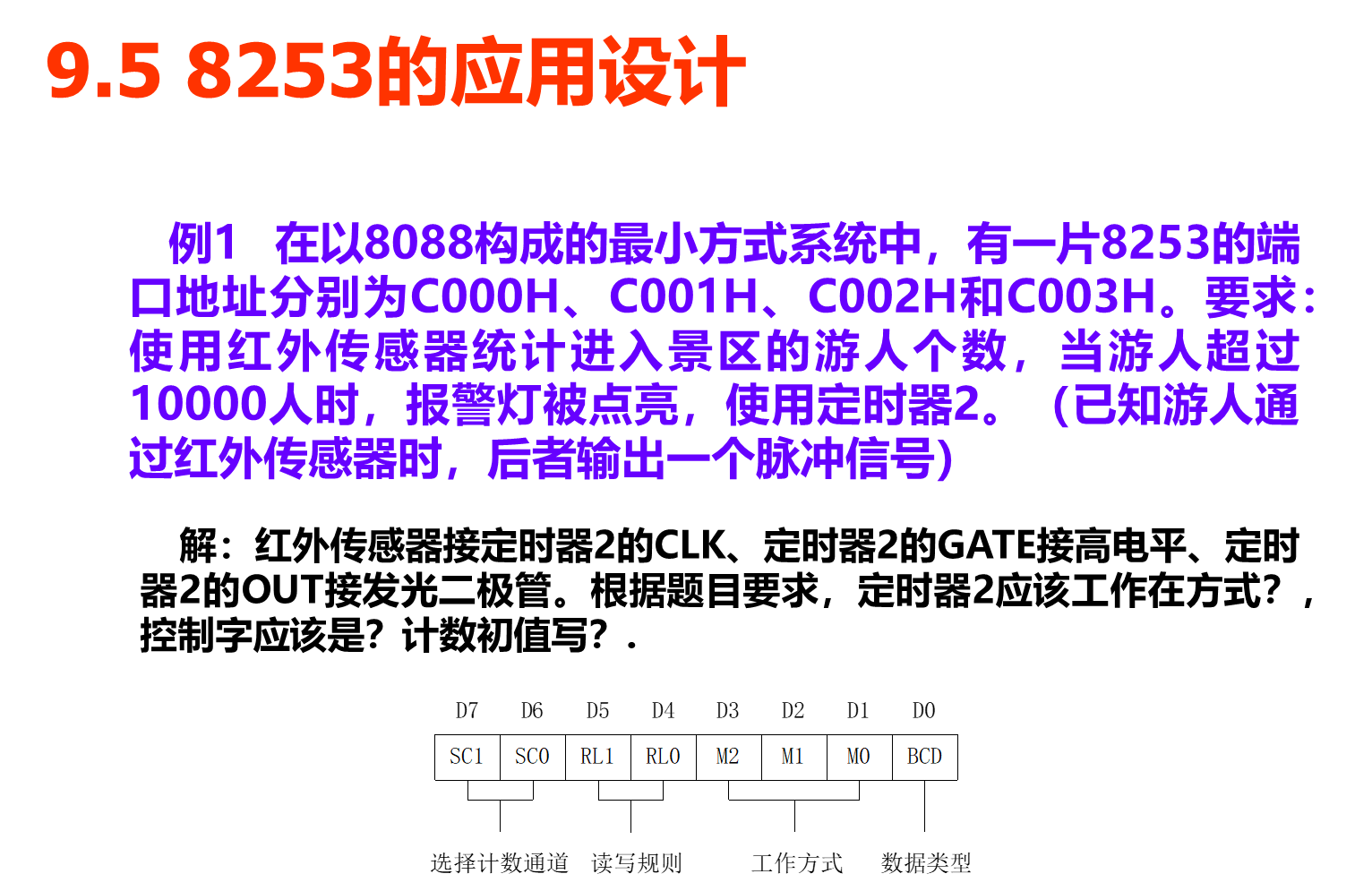

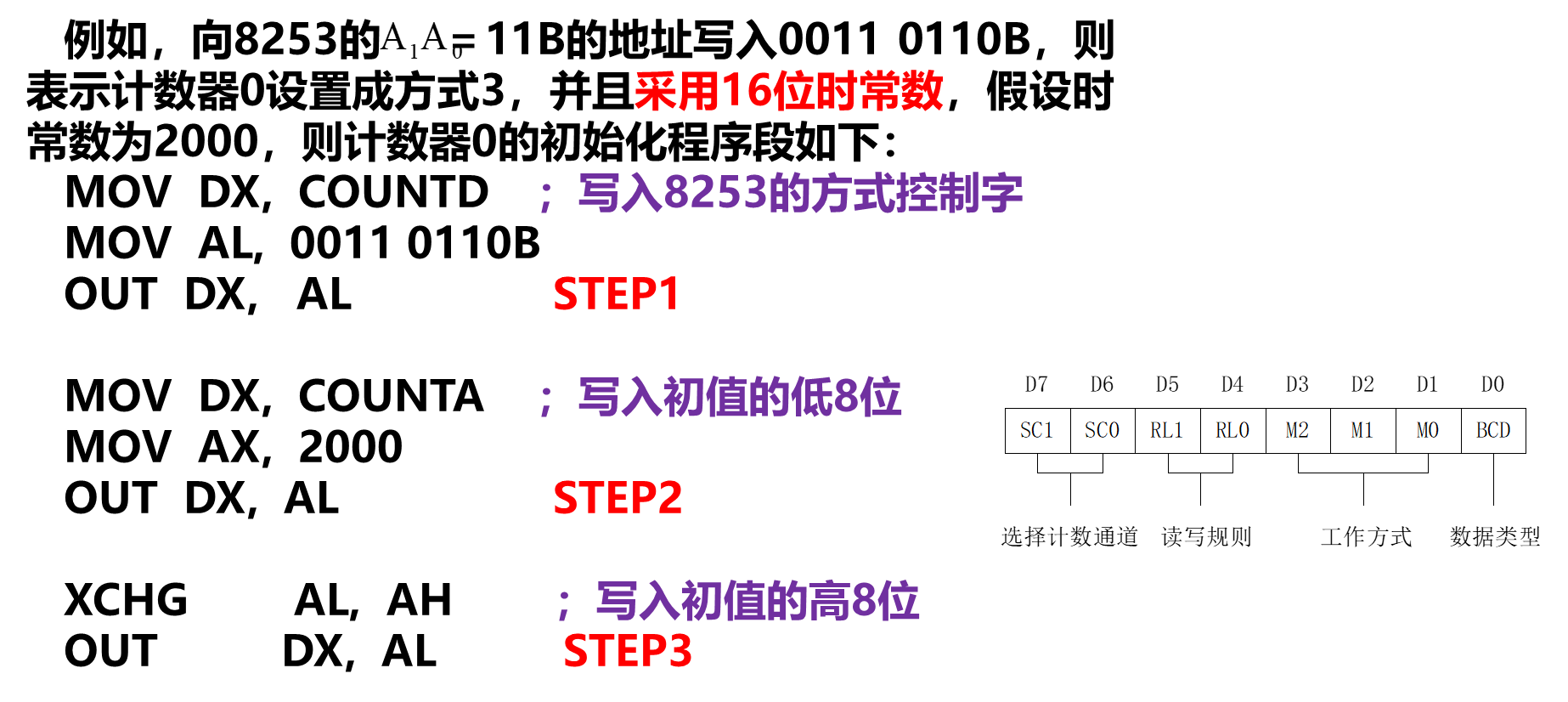

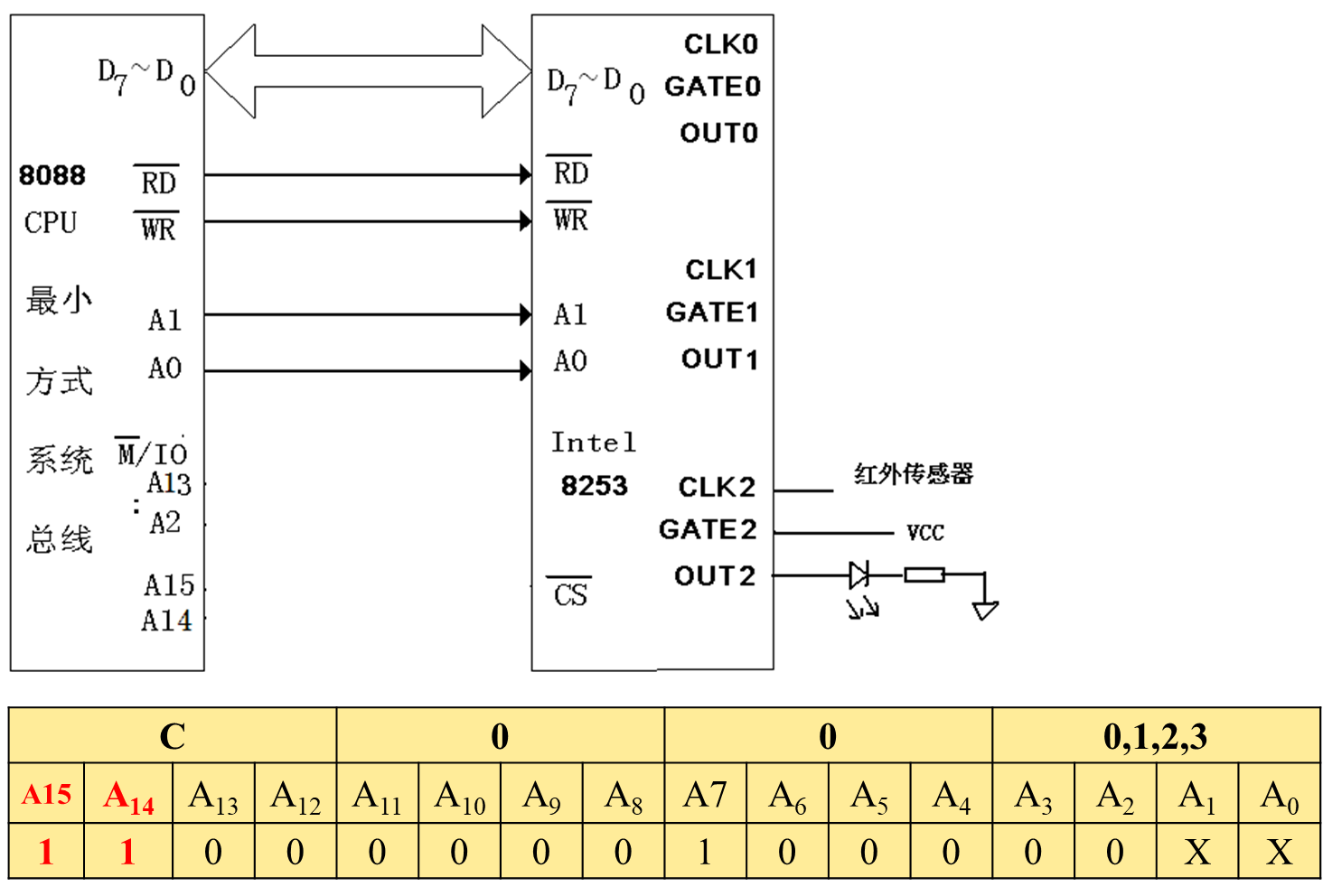

MOV DX,0C003H       ；写计数器2方式控制字  三步走第一步
MOV AL,1011 0000B
OUT DX,AL

MOV DX, 0C002H      ；写计数器2时常数     三步走第一步
MOV AX,9999
OUT DX,AL

XCHG AL,AH
OUT DX,AL

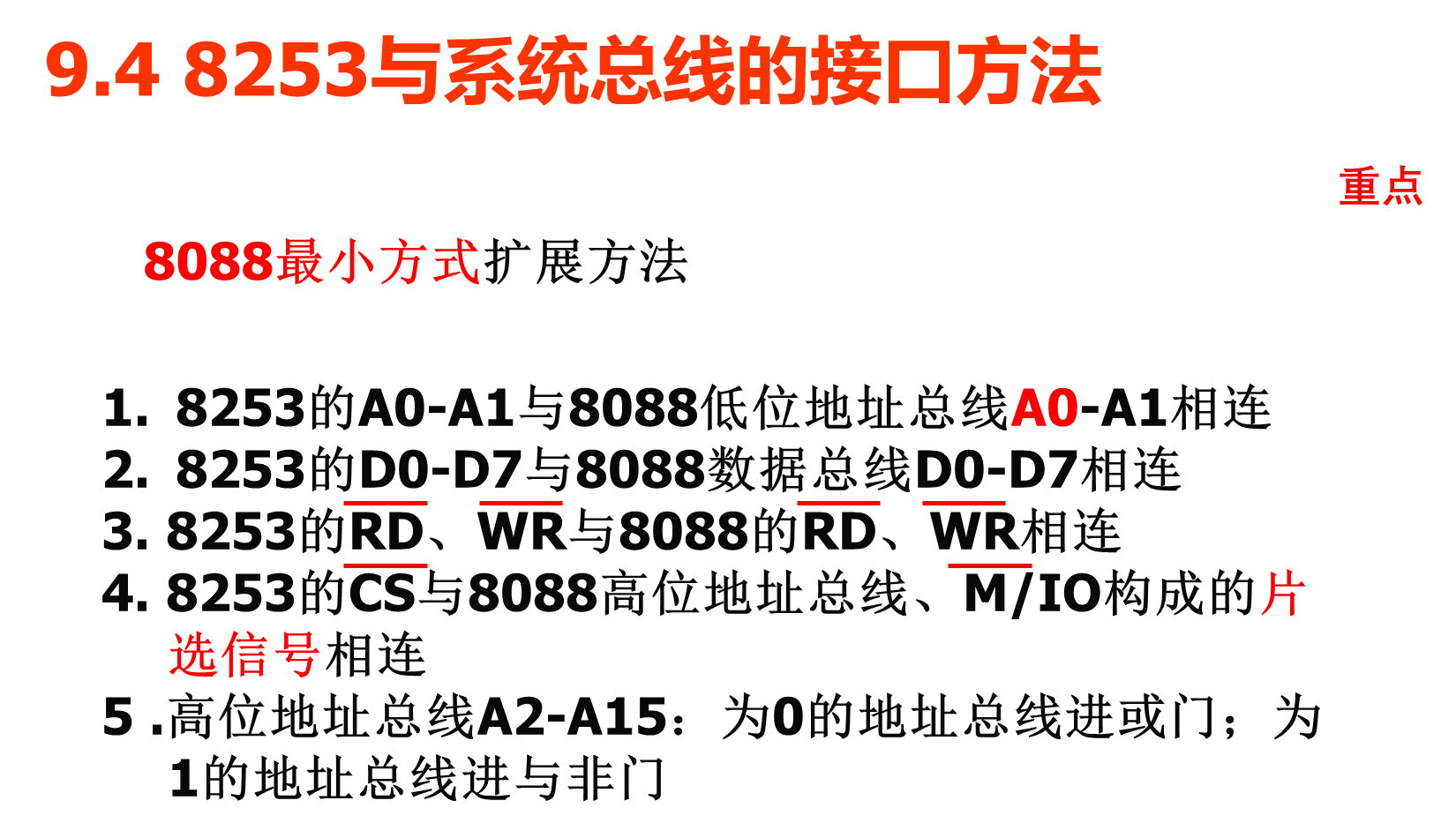

xxxxxxxxxx

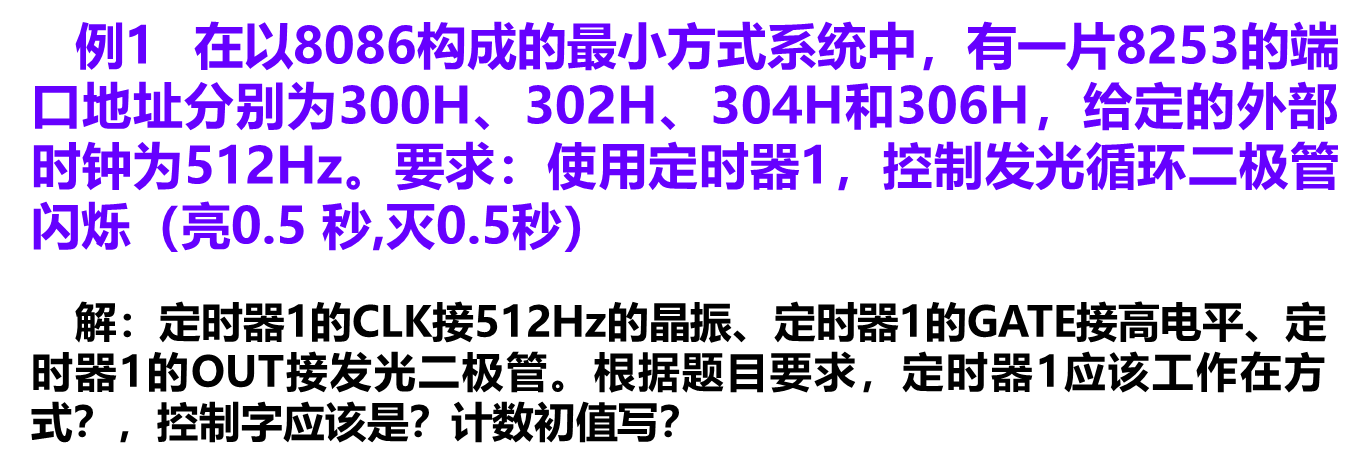

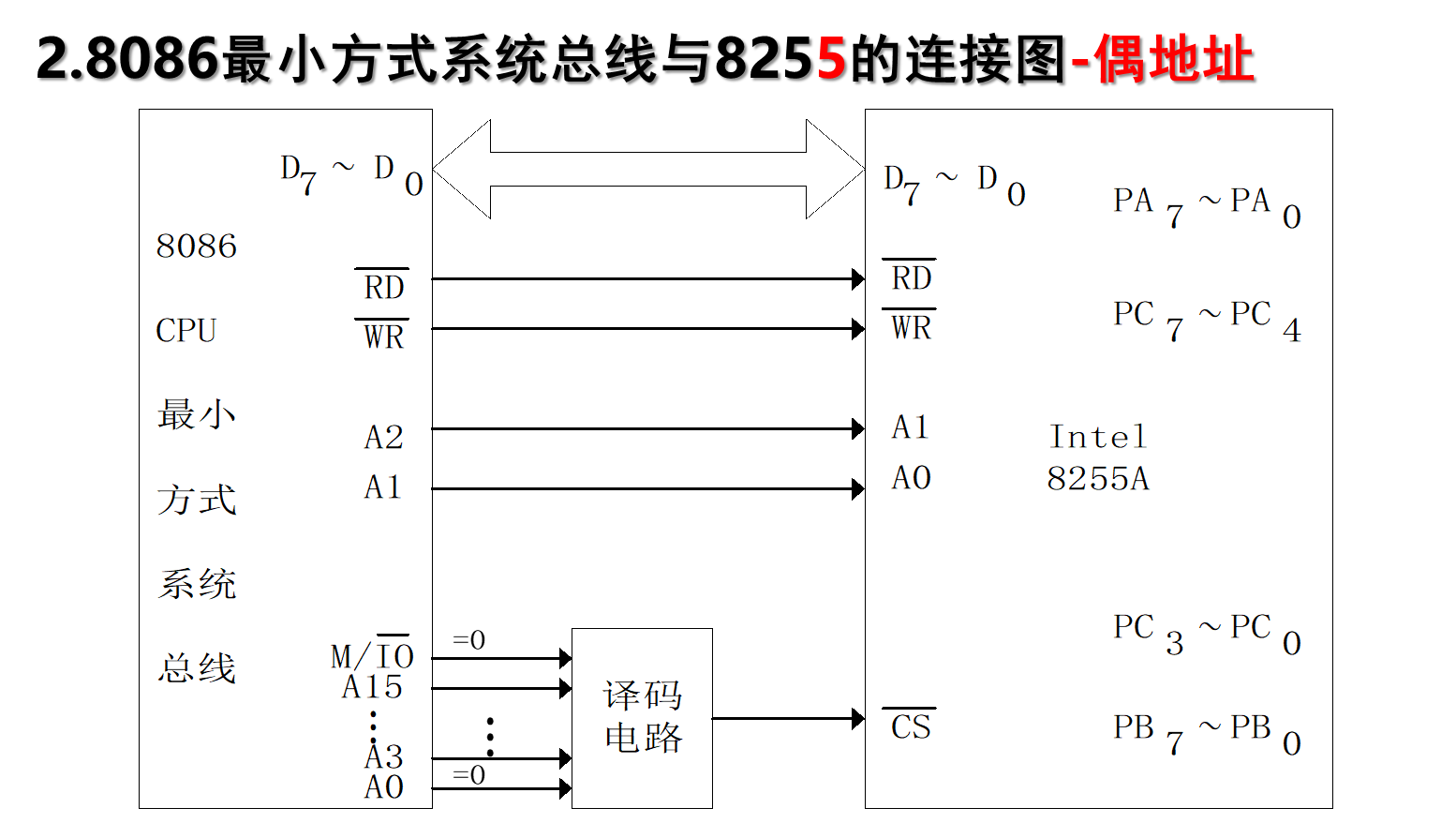

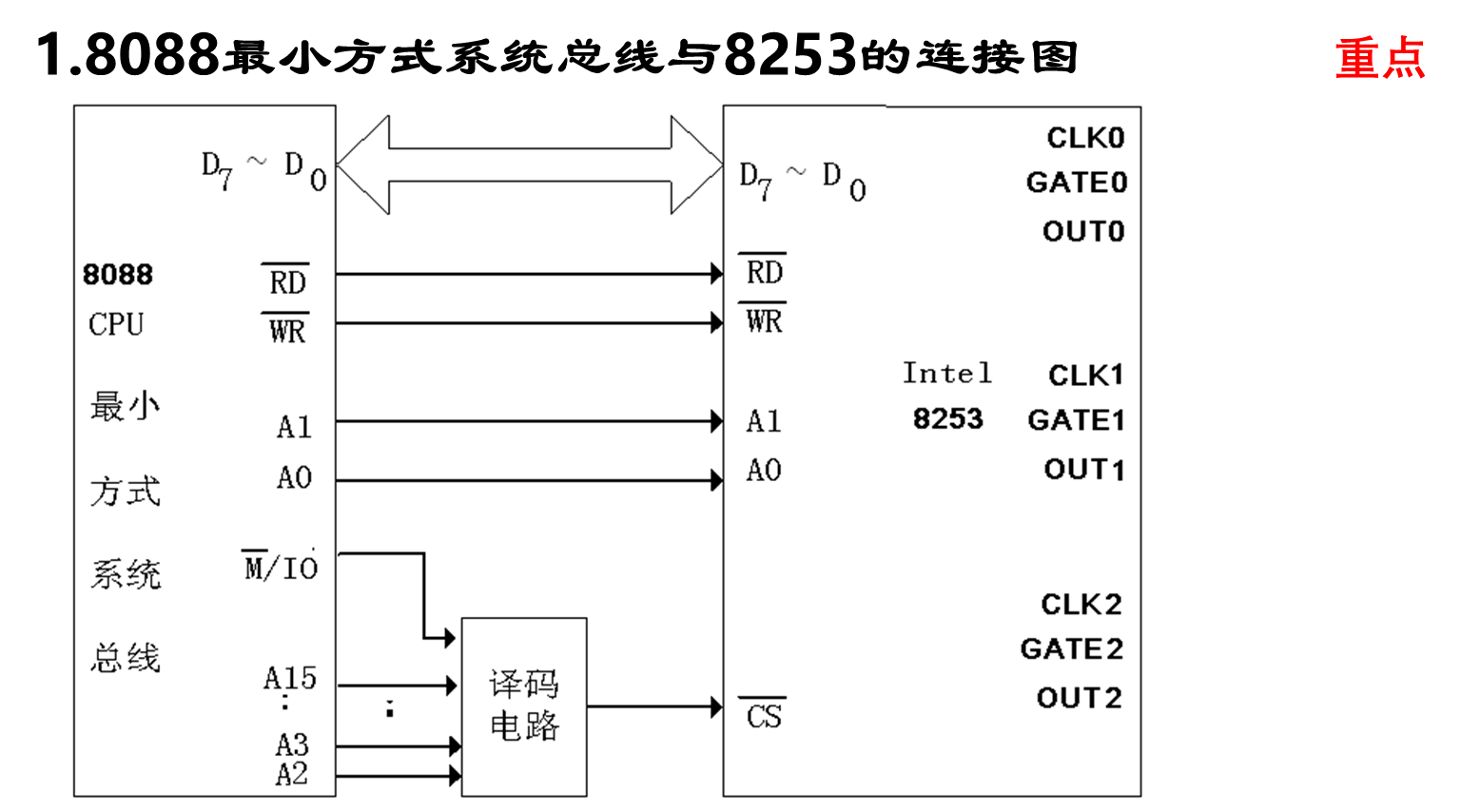

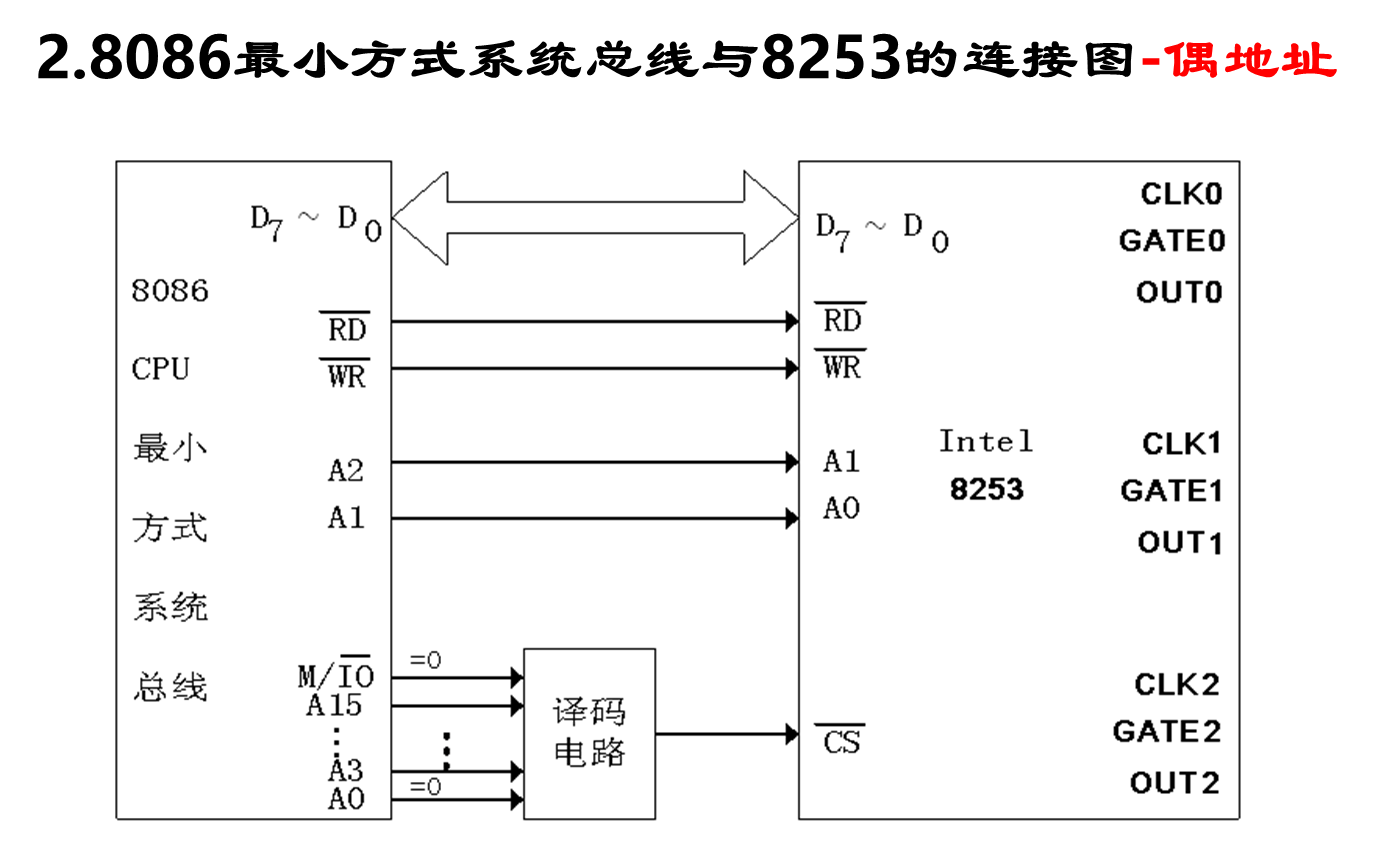

MOV DX,306H     ；写计数器1方式控制字
MOV AL, 01110110B
OUT DX,AL

MOV DX, 302H         ；写入初值的低8位
MOV AX,512
OUT DX,AL

XCHG AL,AH       ；写入初值的高8位
OUT DX,AL

xxxxxxxxxx

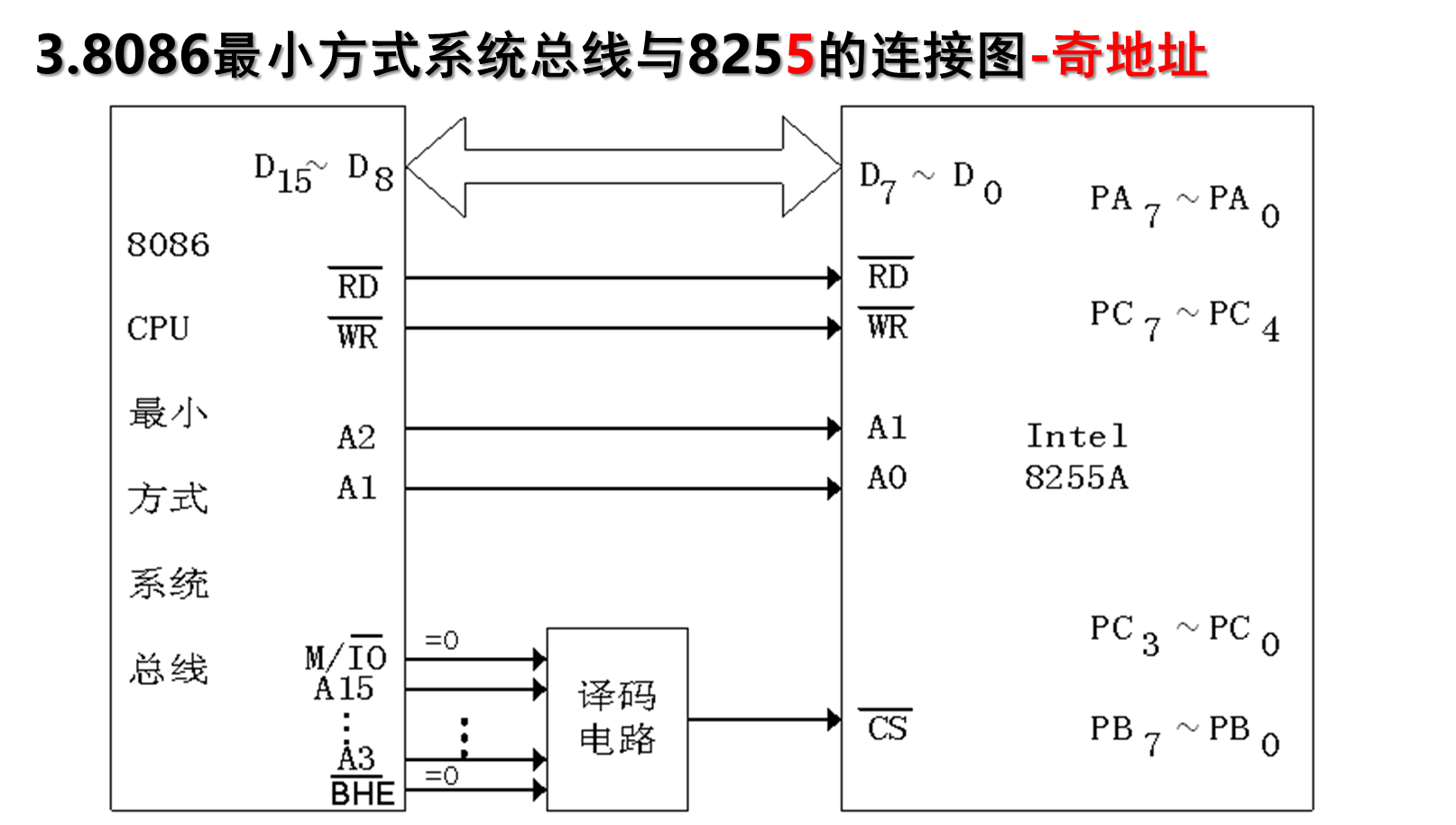

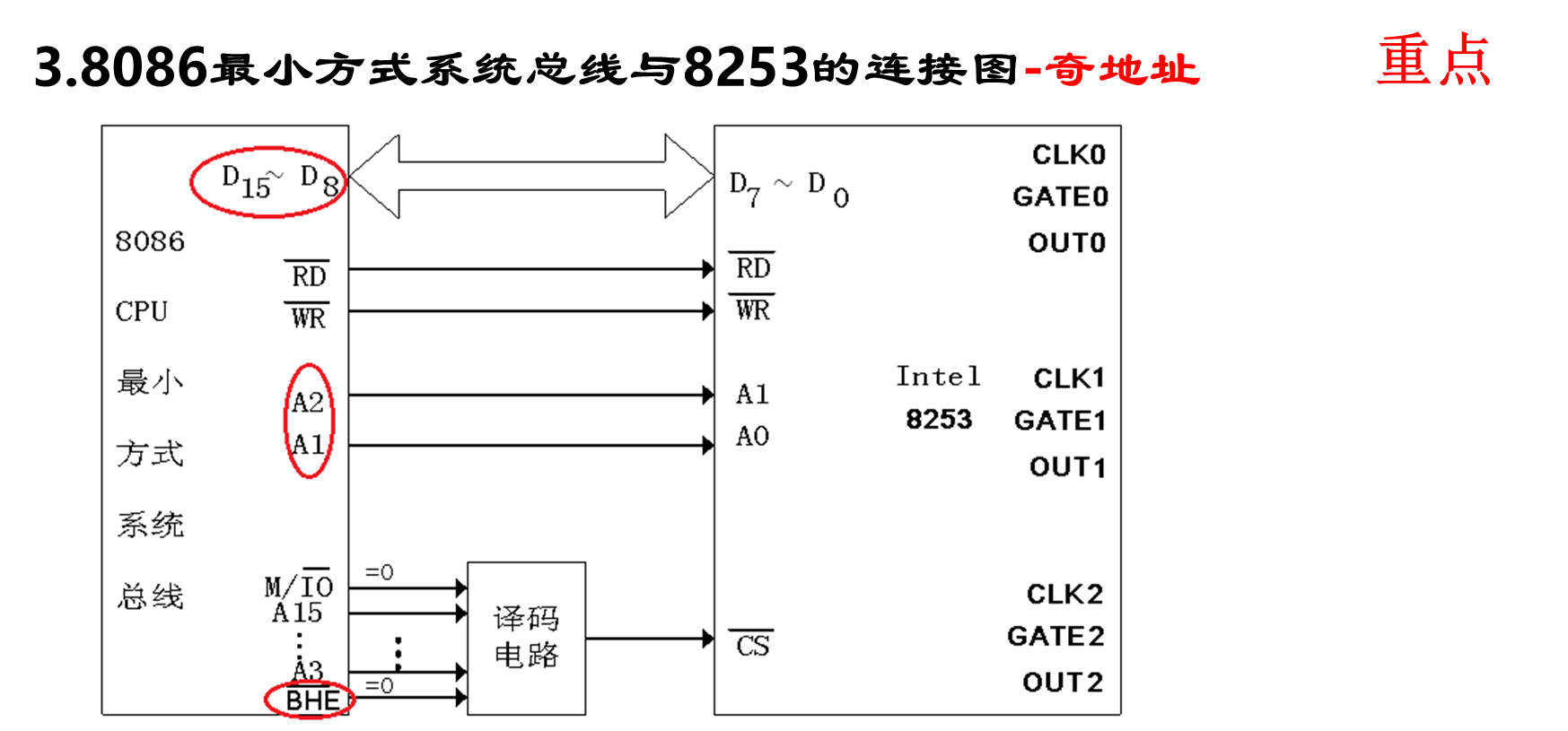

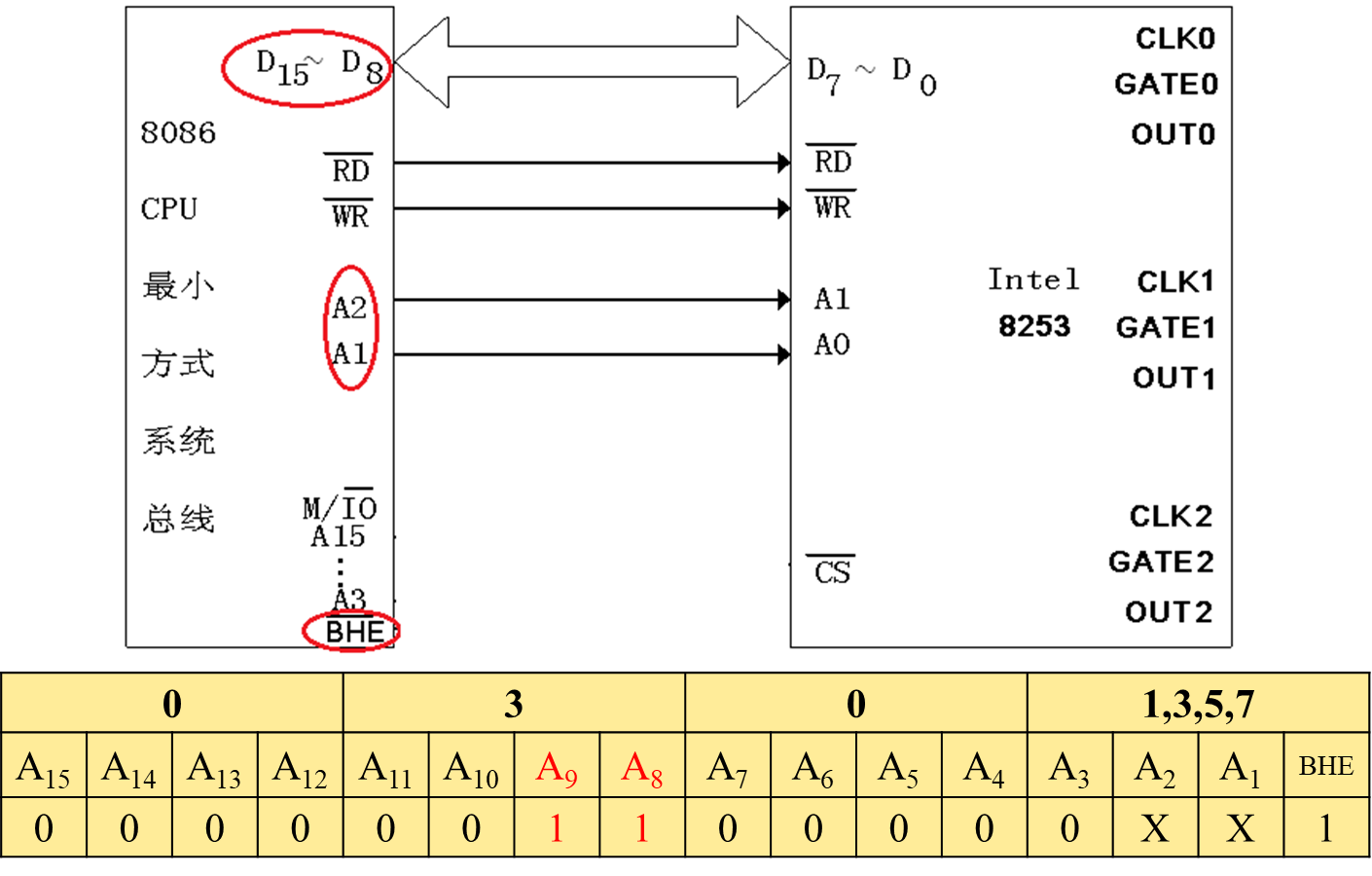

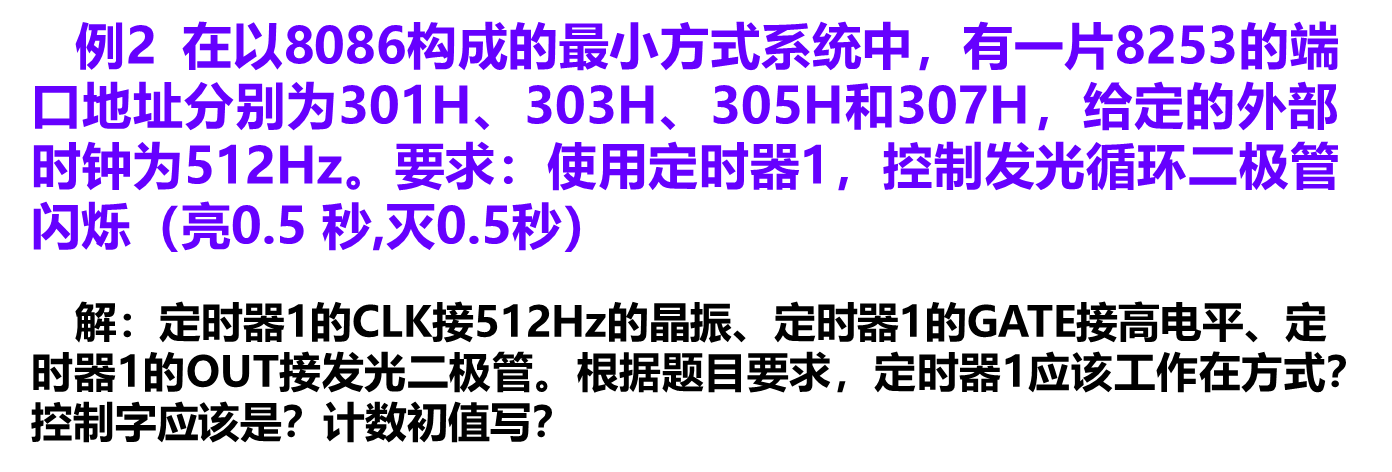

MOV DX,307H     ；写计数器1方式控制字
MOV AL, 01110110B
OUT DX,AL

MOV DX, 303H         ；写入初值的低8位
MOV AX,512
OUT DX,AL

XCHG AL,AH       ；写入初值的高8位
OUT DX,AL

xxxxxxxxxx

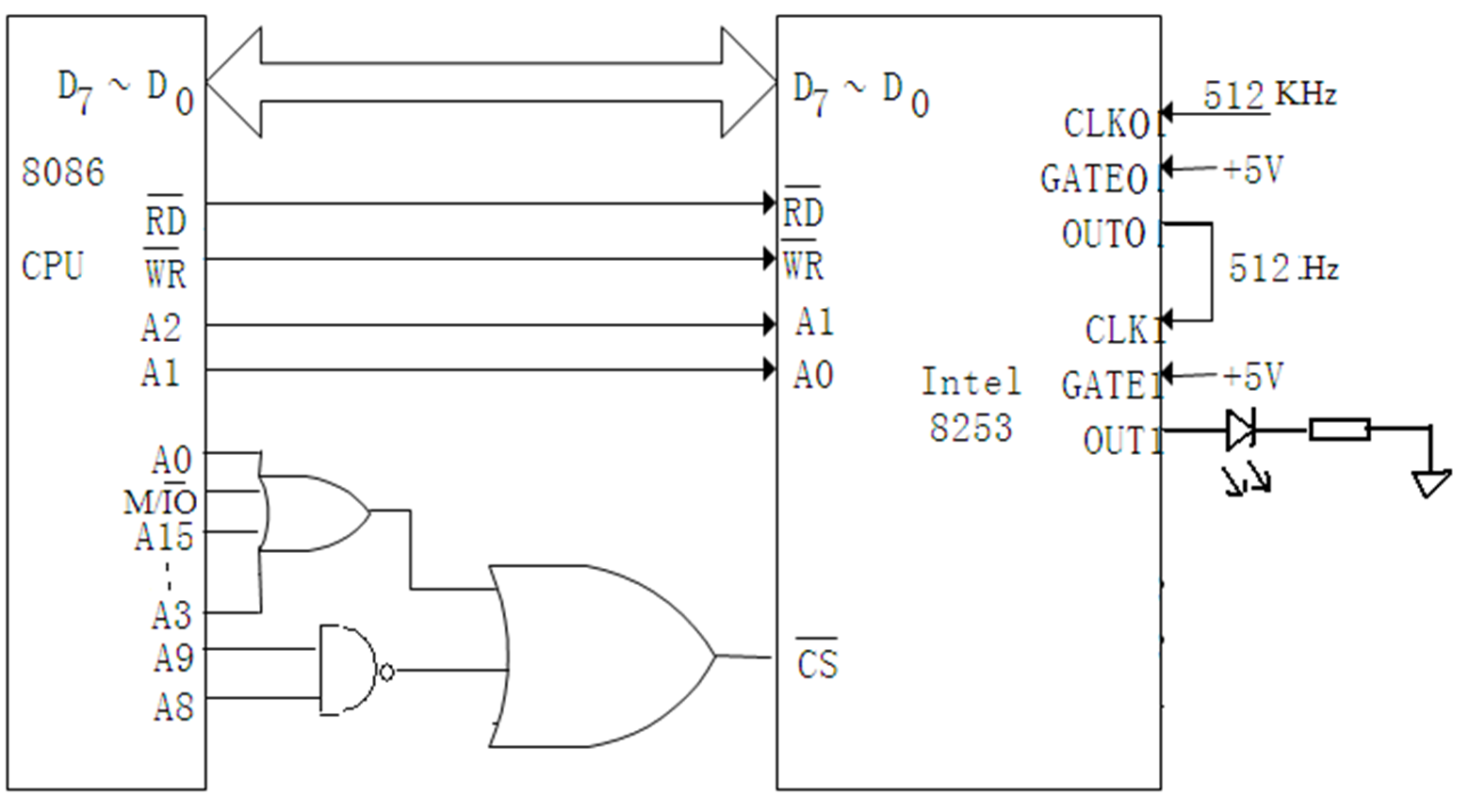

MOV DX,306H            ；写计数器0方式控制字
MOV AL,0011 0110B
OUT DX,AL

MOV DX,300H             ；写计数器0时常数
MOV AX,1000
OUT DX,AL

XCHG AL,AH
OUT DX,AL

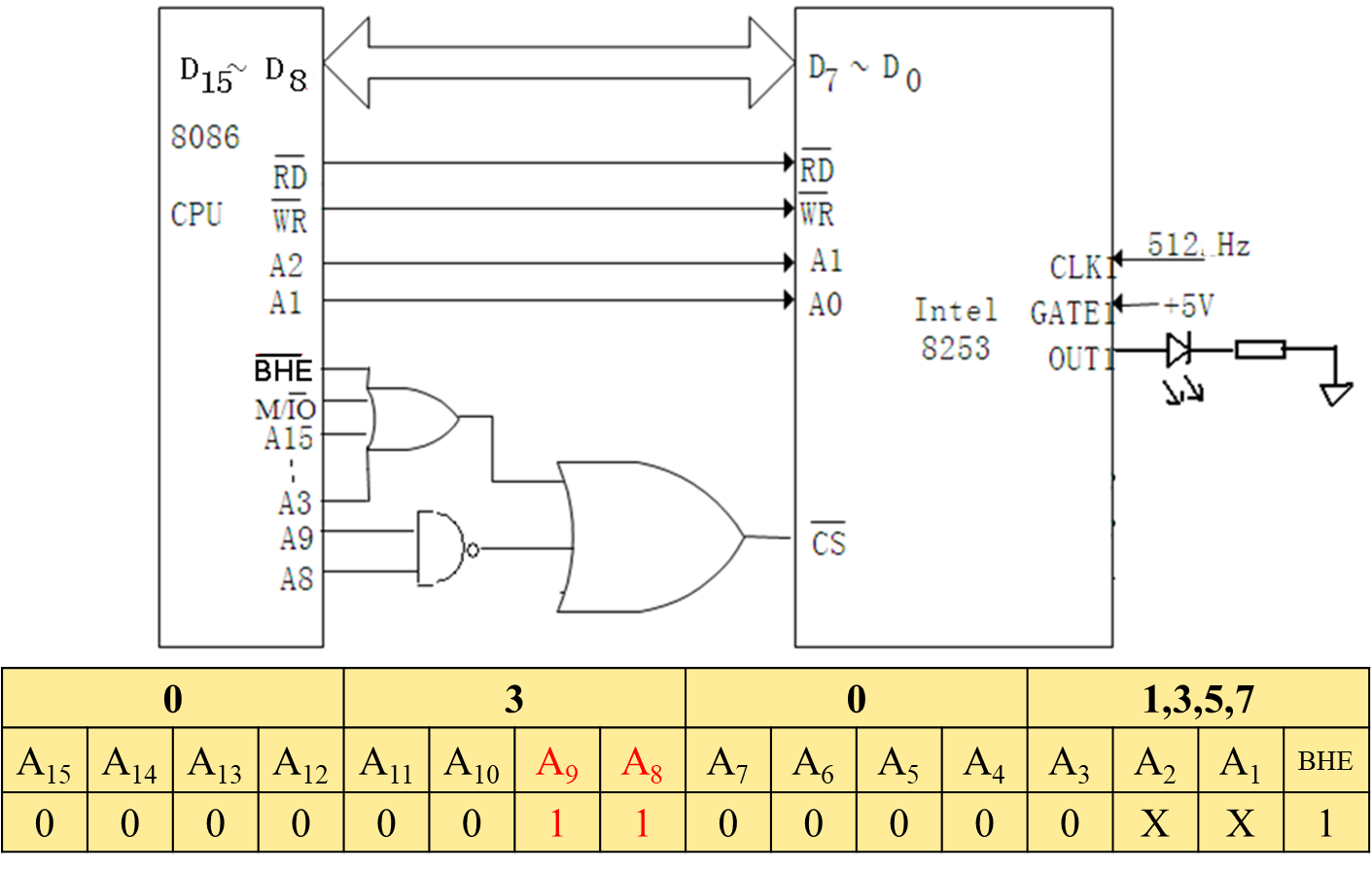

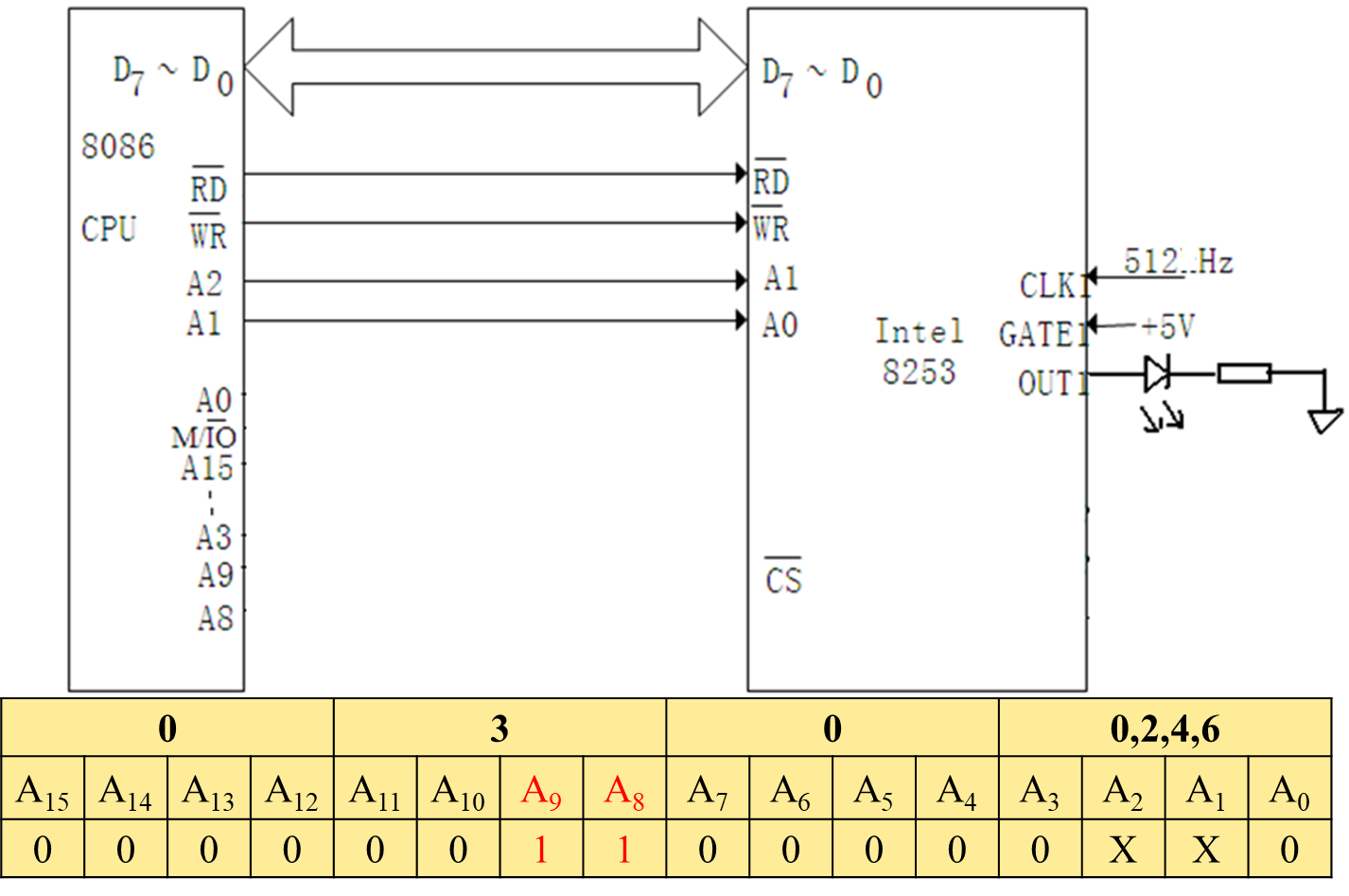

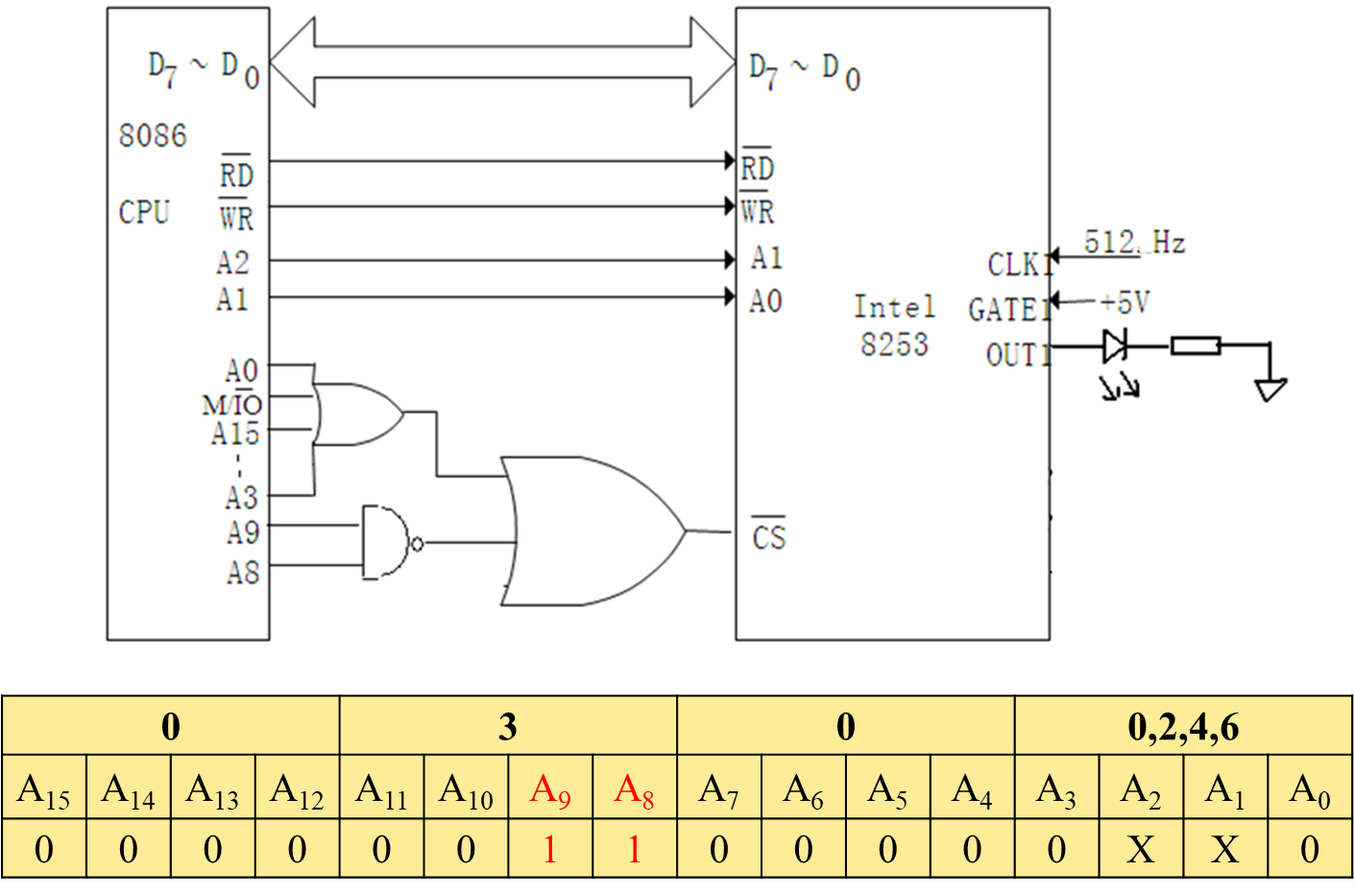

MOV DX,306H      ；写计数器1方式控制字
MOV AL,0111 0110B
OUT DX,AL

MOV DX,302H       ；写计数器1时常数
MOV AX,512
OUT DX,AL

XCHG AL,AH
OUT DX,AL

xxxxxxxxxx

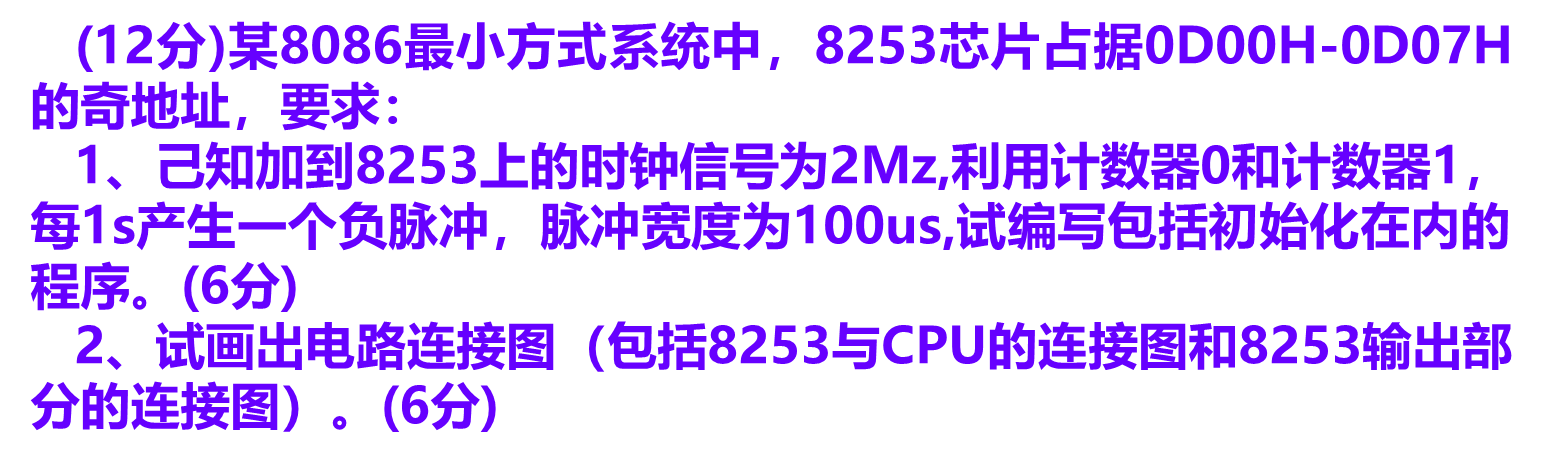

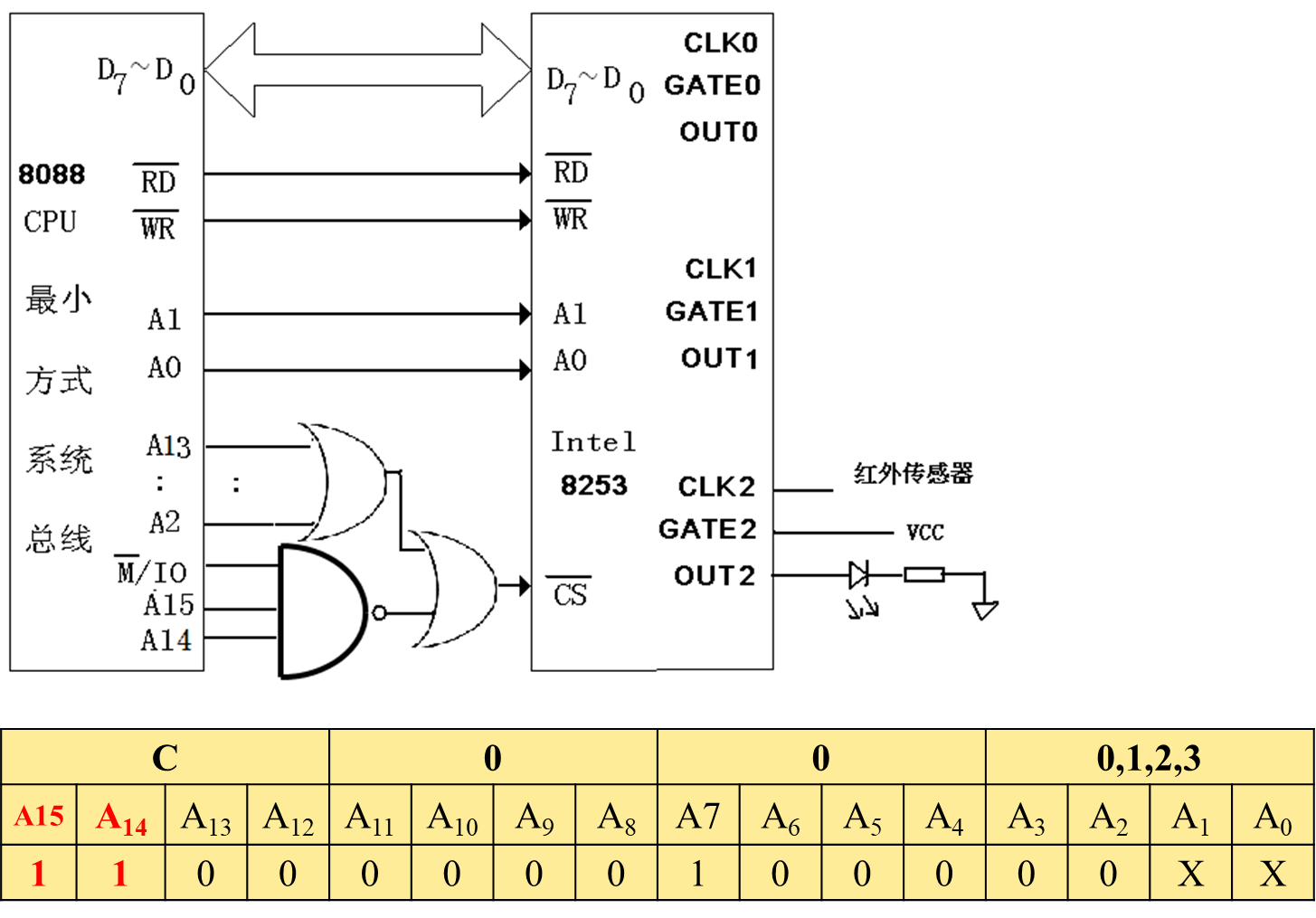

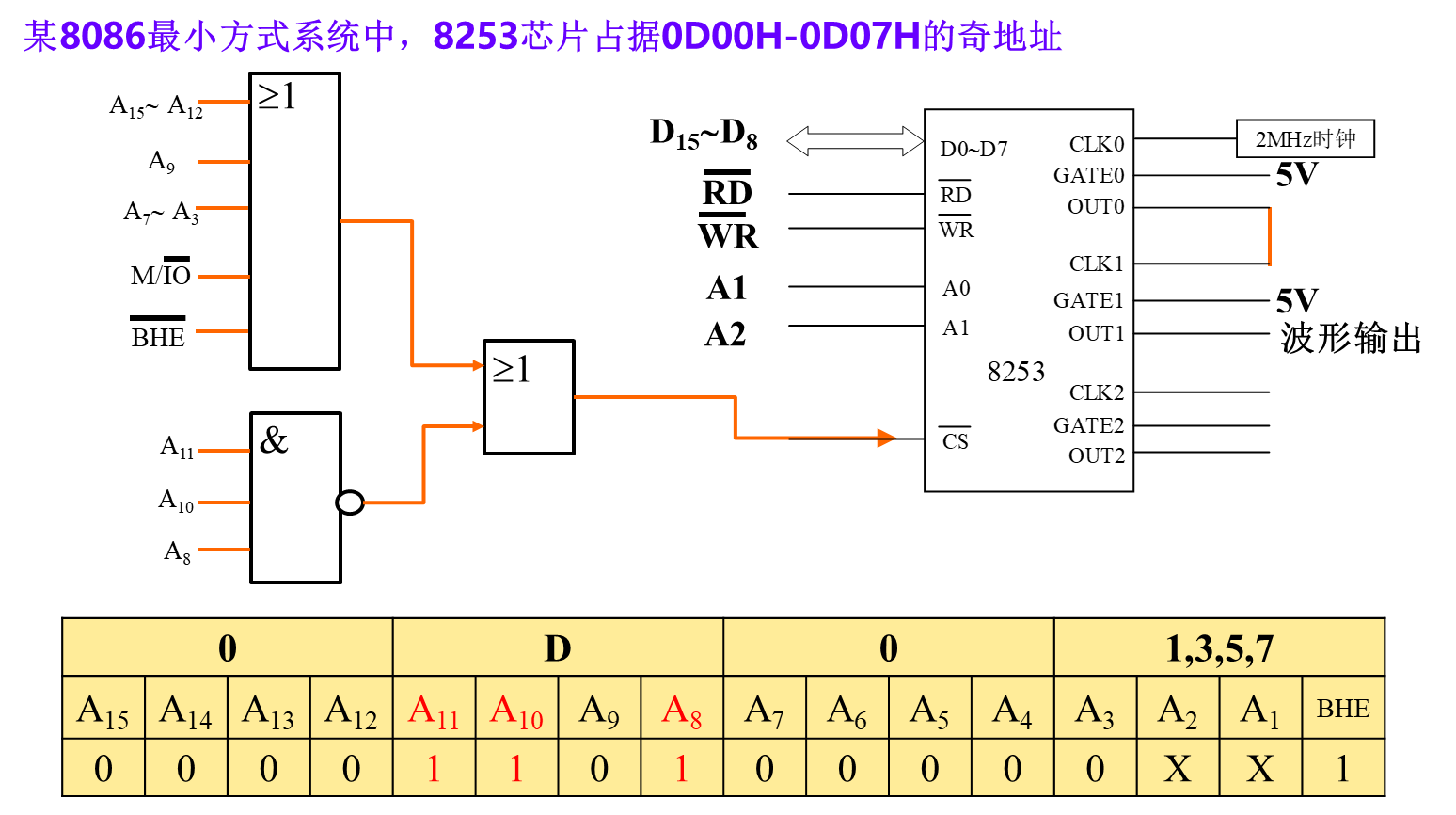

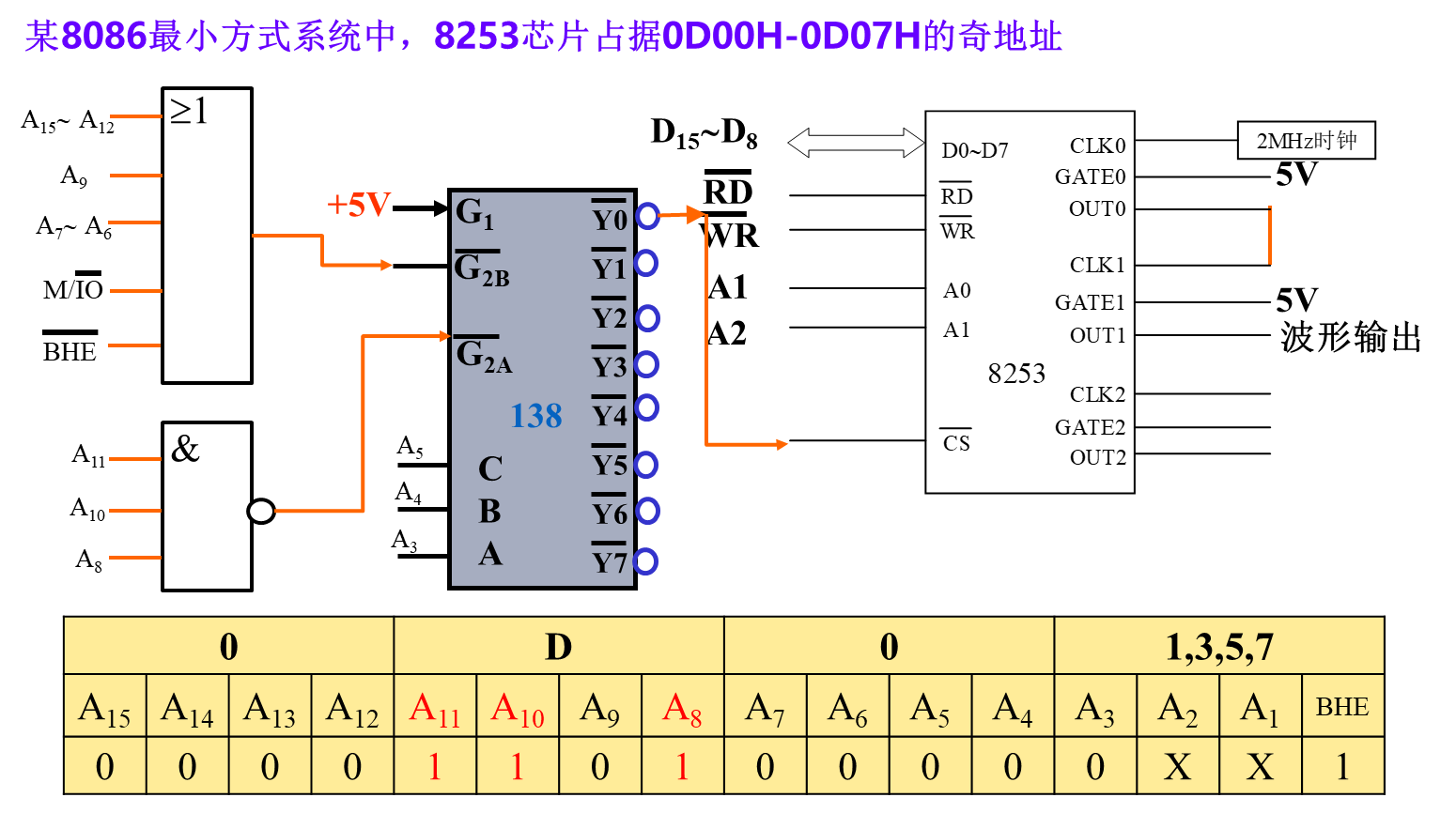

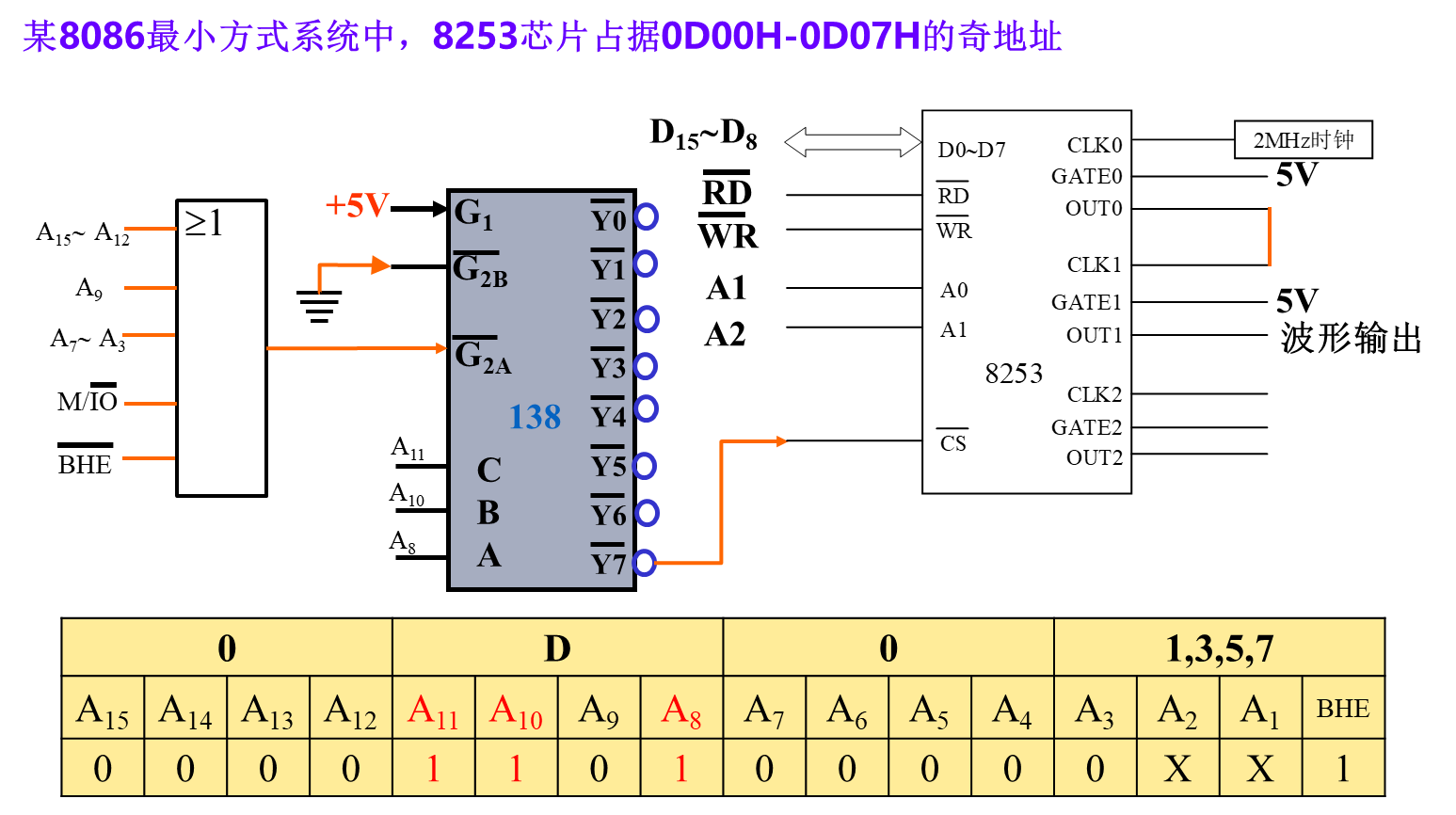

MOV DX, 0D07H   ;三步走的第1步，写控制字
MOV AL, 00010110B;计数器0工作在方式3，8位二进制计数OUT DX, AL
MOV DX, 0D01H ;
MOV AL, 200; 三步走的第2步，写时间常数低8位 计数器0产生周期为100μs的方波
OUT DX, AL

MOV DX, 0D07H;   三步走的第1步，写控制字
MOV AL, 01110100B;计数器1工作在方式2，16位二进制计数OUT DX, AL
MOV DX, 0D03H;   三步走的第2步，写时间常数低8位

MOV AX, 10000; 计数器1产生占空比=9999：1的周期波
OUT DX, AL

XCHG AL,AH;           三步走的第3步，写时间常数高8位
OUT DX, AL
