天蓝蓝：2022年12月5号编写

第二章节

P43 1 填空题

（1）若不使用MCS-51片内程序存储器，引脚$\overline{EA}$$\overline{EA}$必须接地

（2）8051内部在物理上有2个独立的存储空间。

（3）当使用8071且EA=1,程序存储器地址小于1000H时，访问的是片内ROM。

（4）MCS-51有四组工作寄存器，它们的地址范围是00H~1FH。 重点

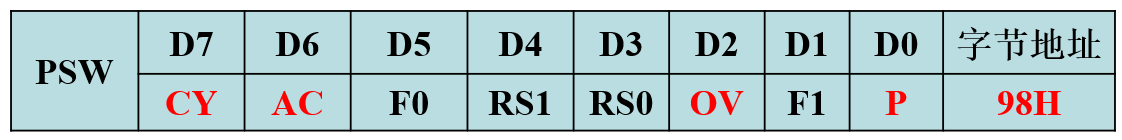

（5）若(PSW)=18H,则有效R0的地址为18H。

（7）单片机程序存储器的寻址范围是由程序计数器PC的位数决定的，因为MCS-51的PC为16位，因此其寻址范围为0000H-FFFFH，寻址空间大小为64KB。 重点

（8）MCS-51单片机的复位方式主要包括上电方式和按键方式。

2 简答题

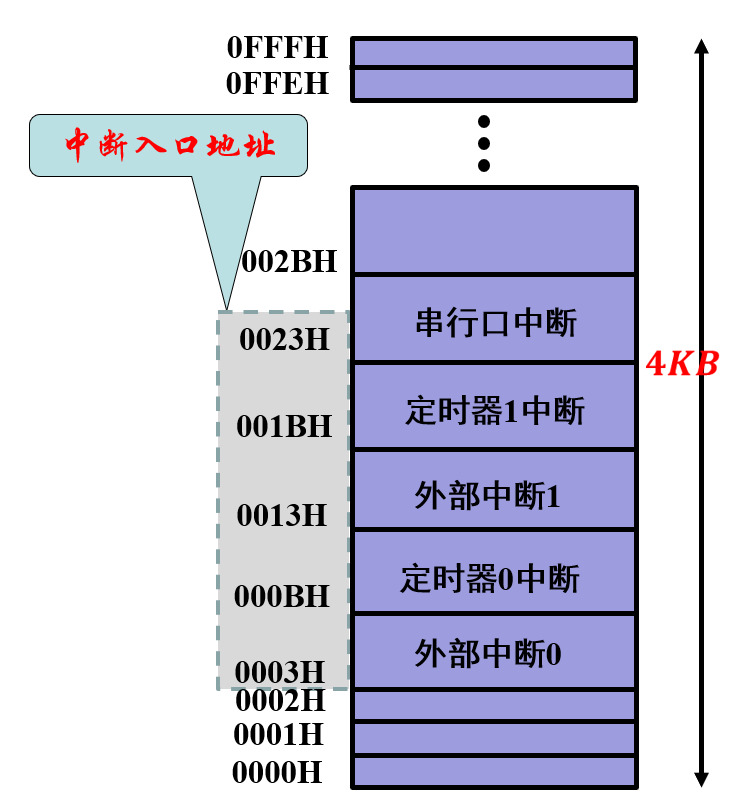

（4）程序存储器中有哪几个具有特殊功能的单元？分别作什么用？

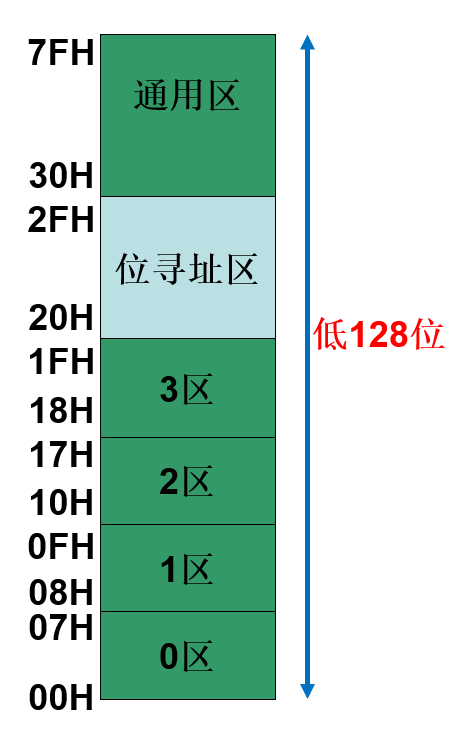

（5）MCS-51单片机内低128B的数据存储器可分为哪几个区？分别作什么用？ 重点

（7）8051单片机有多少根引脚？有几根控制引脚？这些控制引脚的作用是什么？哪些引脚有第二功能？

（9）单片机复位有几种方法？系统复位后特殊功能寄存器的初始值为何？重点

SP=07H P0~P3=FFH 其余可以写成全部0，SBUF寄存器是未知数，为上次保留的值，通常也是0

第三章节

P79 1.填空题

1. 在程序存储器中的数据表格为

程序 1000H: MOV A,#0DH 1002H: MOVC A,@A+PC 1003H: MOV R0,A

执行后的结果： （A）=02H,(R0)= 02H,PC=1004H

2 假定累加器A的内容为30H，执行指令: 1000H:MOVC A,@A+PC

会把程序存储器1031H单元的内容传送累加器A中。

3 假定(A)=85H,(R0)=20H,(20H)=0AF,执行指令:ADD A,@R0后，累加器A的内容为34H，CY的内容为1，AC=1，OV=1。

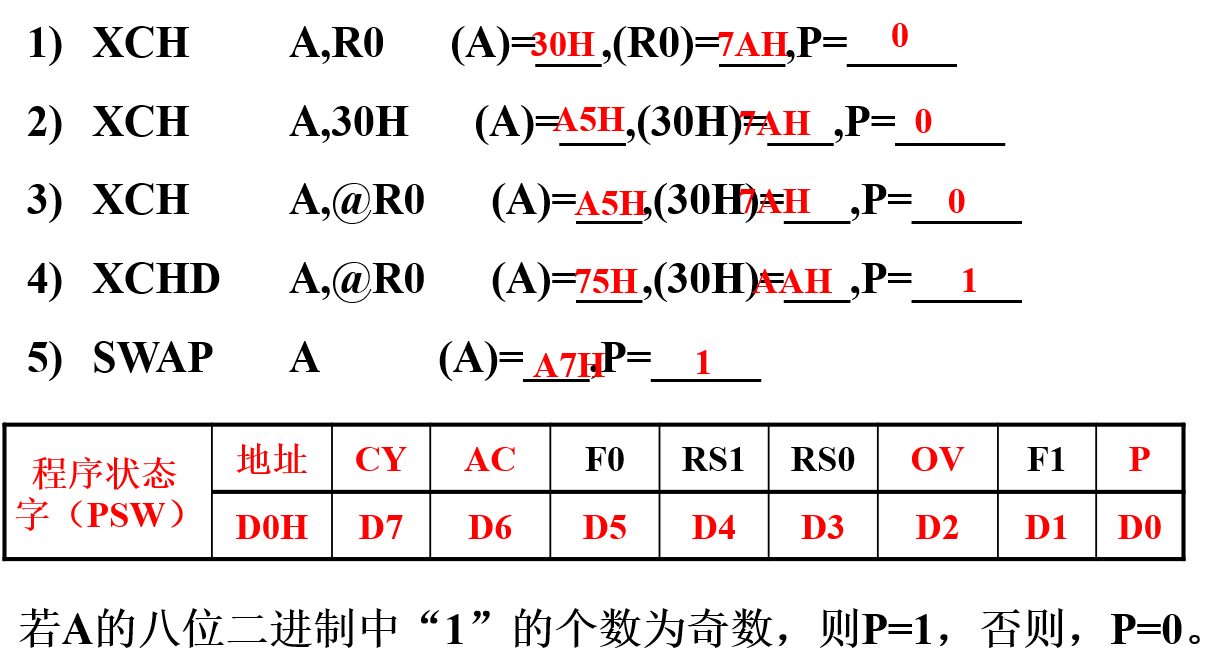

（4）假定(A)=7AH,(R0)=30H,(30H)=A5H,PSW=80H,问执行一下各条指令后的结果： 重点

2 简答题

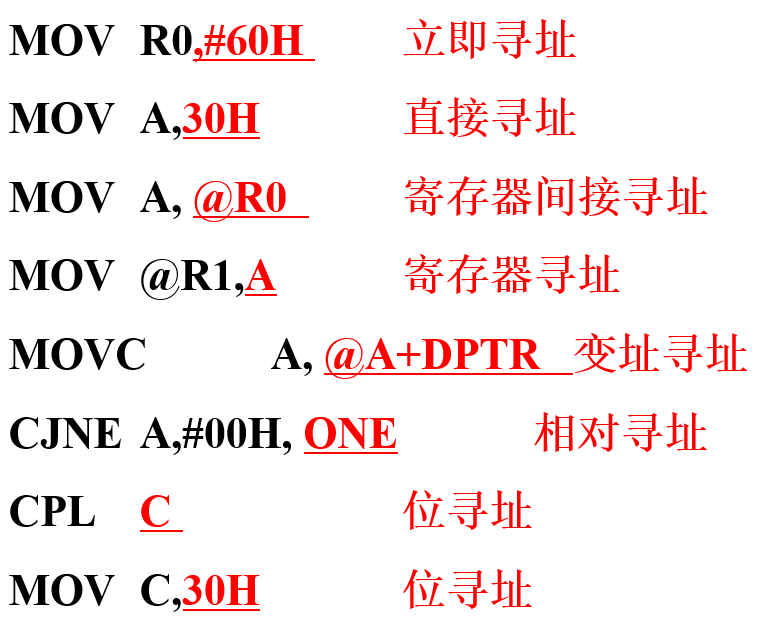

（1）指出下列指令的寻址方式：

（2）已知片内RAM中，(30H)=70H,(40H)=71H,执行下列一段程序后，试分析有关单元内容。

MOV R0,#30H
MOV A,@R0
MOV @R0,40H
MOV 40H,A
MOV R0,#60H

1. (R0)=30H
2. (A)=70H
3. (30H)=(40H)=71H
4. (40H)=(A)=70H
5. (R0)=60H

（3）试说明每一条指令的作用，已知(A)=34H。 重点

xxxxxxxxxx
MOV R6,#29H; (R6)=29H
XCH A,R6;   (A)=29H, (R6)=34H
SWAP    A;  (A)=92H
XCH A,R6;   (A)=34H; (R6)=92H

（4）试说明每一条指令的作用，执行后R0的结果为多少。

xxxxxxxxxx
MOV R0,#72H；
XCH A,R0；
SWAP    A；
XCH   A,R0；

(R0)=27H

（5）阅读下列程序，说明其功能。

xxxxxxxxxx
MOV R0,#50H；    (R0)=50H
MOV A,@R0；      (A)=(50H)
RL  A;          (A)=(50H)<<1
MOV R1,A;       (R1)=(50H)<<1
RL  A;          (A)=((50H)<<2
RL  A;          (A)=((50H)<<3
ADD A,R1;       (A)=((50H)<<3+ (50H)<<1
MOV @R0,A;      (50H)=((50H)<<3+ (50H)<<1

3 编程题

（1）把片内RAM 40H单元的内容传送至片外RAM 2230H单元中。 书本57页

xxxxxxxxxx
MOV     DPTR,#2230H
MOV     A,40H
MOVX    @DPTR,A

（2）试编写一段程序，将P1端口的高5位置位，低3位保持不变。重点

xxxxxxxxxx
ORL P1,#0F8H
或者
ORL P1,#1111 1000B

（3）试编写一段程序，讲R2中的各位倒序排列后送入R3中。 了解

xxxxxxxxxx
MOV R3,#00H;    R3初始化为00H
MOV A,R2        移位运算只能在A寄存器中
RRC A;      D0移位到CY中
MOV R2,A;       把移位后的值保存到R2
MOV A,R3;       此时(A)=00H
RLC A;      此时CY移动到第0位
到此，只要再重复7次,A寄存器的值就为R2

（4）设D、E、F为位变量，试编程实现E、F内容的“同或”功能，结果送入D中。 了解

​x
JB  E，E1;首先判断E是不是1，是1跳转到E1标号
JB  F,ZERO;表示E=0,F=1，所以同或结果为0
JMP ONE;表示E=0,F=1，所以同或结果为0

E1:JB   F,ONE;F如果是1，表示E=1,F=1，所以同或结果为1
JMP ZERO;F是0，表示E=1,F=0，所以同或结果为0

ZERO:CLR    D
JMP EXIT
ONE:SETB    D
EXIT:SJMP   $

（5）试编写程序，查找片内RAM的20H-50H单元中是否有0AAH这一数据。若有这一数据，将51H单元置为01H，否则置为00H。 了解

xxxxxxxxxx
MOV R0,#20H;RAM的起始地址为20H
MOV R1,#31H;总共有31个单元
LOOP:CJNE   @R0,#0AA,S1;如果@R0 ≠ 0AA，则跳转到S1标号
JMP ONE
S1:INC  R0
DJNZ    R1,LOOP
JMP ZERO

ONE:MOV 51H,#01H
ZERO:JMP    EXIT
EXIT:MOV    51H,#00H
SJMP    $

xxxxxxxxxx
# include <reg51.h>
void main(void)
{
    char i;
    char *p=0x20;
    char *p2=0x51;
    *p2=0x00;
    for(i=0;i<31;i++)
    {
        if(*p==0xaa)
        {
            p++;
            *p2=0x01;
            break    //break 可以跳出for循环
        }
    }
}

第四章节

P98 2.编程题

（1）将片内RAM 30H-3FH单元的内容传送到片外RAM的3000H开始的存储单元。

xxxxxxxxxx
ORG 0000H
MOV R0,#10H;    循环次数为16
MOV R1,#30H；    RAM起始单元
MOV DPTR,#3000H；片外RAM起始地址
LOOP:MOV    A,@R1
MOVX    @DPTR,A
INC DPTR
INC R1
DJNZ    R0,LOOP
WAITE:SJMP WAITE

xxxxxxxxxx
#include <reg51.h>
void main(void)
{
   int i;
   unsigned char xdata *p=0x3000;  /* 指针指向片外RAM3000H单元 */
   unsigned char data *ps=0x30;  /* 指针指向片内RAM30H单元 */
   for(i=0;i<16;i++)
   {
       *p= *ps;
        p++;  /* 指针指向下一单元，P指向3001H */
       ps++;
   }
}

第五章节

P136 2.编程题

（1）将8051单片机外部数据存储器地址2000H-2FFFH存储空间写入55H。

xxxxxxxxxx
# include <reg51.h>
void main(void)
{
    int i;
    unsigned char xdata *p=0x2000;
    for(i=0;i<4*1024;i++)
    {
        *p=0x55;
        p++;
    }
}

第六章节

1 填空题 重点

1 采用中断技术是解决资源竞争有效合理的方法，可使多任务共享一个CPU。

2 定时/计数器0的中断请求标志位TF0，定时器/计数器1的计数溢出标志位是TF1。

3 外部中断0的中断向量是0003H，串行中断的中断程序入口地址是0023H。

6 外部中断的请求方式通过寄存器TCON的控制位可定义为电平触发或脉冲触发。

7 系统复位时IE为00H，即关闭所有的中断。

2 简答题 重点

（1）某应用系统要求中断优先级由高到低的优先顺序为如下两种情况时，分别编写其完整的初始化程序。

1)外部中断1、定时器1、串行中断、外部中断0、定时器0

xxxxxxxxxx
MOV IE,#9FH
MOV IP,#1CH

2)外部中断0、定时器1、定时器0、外部中断1

xxxxxxxxxx
MOV IE,#8FH
MOV IP,#09H

3 应用设计题 重点*

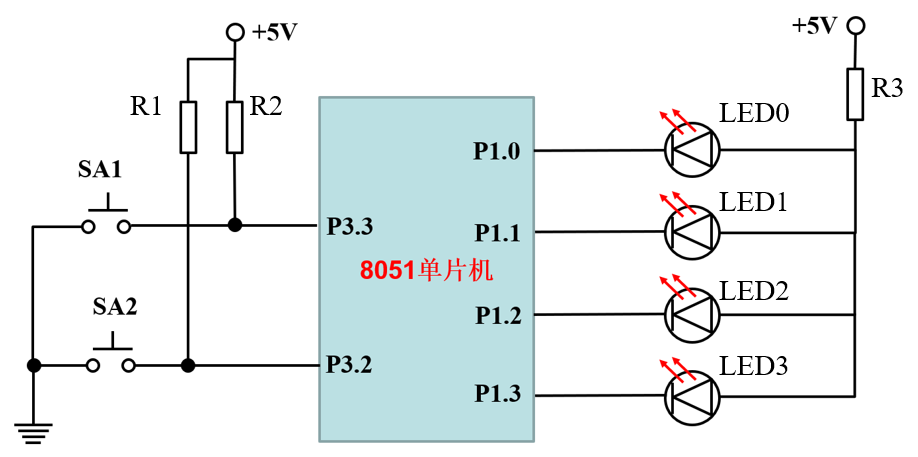

8051单片机的硬件连接如下图所示（其中电源、复位、振荡电路省略），晶振的频率为6MHz，试分别用中断方式和查询方式编写程序，实现如下功能：

1. 系统上电后，LED0、 LED1、LED2、LED3同时亮2s后灭。

2. 按键SA1按下后， LED0、LED1、LED2、LED3分别亮1s后熄灭的单灯顺序亮灭循环。

3. 按下SA2按下后，LED0、LED1、LED2、LED3同时同步进行亮1s灭1s的闪烁。

4. 按键SA1的操作优先于按键SA2。



xxxxxxxxxx
# include <reg51.h>
sbit led0=P1^0;
sbit led1=P1^1;
sbit led2=P1^2;
sbit led3=P1^3;
void delay(int ms)
{
    int i;
    unsigned char j;
    for(i=0;i<ms;i++)
        for(j=0;j<128;j++);//因为一个for循环是8个机器周期
}
void interrupt_init(void)
{
    IT0=1;  //下降沿触发
    EX0=1;  //外部中断0的开关
    EA=1;   //总开关Enable all
    PX0=0;  //配置成低优先级

    IT1=1; //下降沿触发
    EX1=1; //外部中断1的开关
    EA=1;  //总开关Enable all
    PX1=1; //配置成高优先级
}
void int0_service(void) interrupt 0
{
    while(1)
    {
        led0=0;led1=0;led2=0;led3=0; //可以改成P1=0X00
        delay(1000);
        led0=1;led1=1;led2=1;led3=1;//可以改成P1=0X0F
        delay(1000);
    }
}

void int1_service(void) interrupt 2
{
    while(1)
    {
        led0=0;delay(1000);led0=1; //led0亮1s再熄灭
        led1=0;delay(1000);led1=1; //led1亮1s再熄灭
        led2=0;delay(1000);led2=1; //led2亮1s再熄灭
        led3=0;delay(1000);led3=1; //led3亮1s再熄灭
    }
}

void main(void)
 {
   led0=0;led1=0;led2=0;led3=0;//可以改成P1=0X00
   delay(2000);
   led0=1;led1=1;led2=1;led3=1;//可以改成P1=0X0F
   interrupt_init();
   while(1);
 }

第七章节

P160 1 填空题

（2）定时器0工作于方式2的计数模式，初值设置为156，若通过引脚T0输入周期为1ms的脉冲，则定时器0的定时时间为100ms

方式2的计算公式为： 计数个数=28-计数初值 计数个数=256-156=100 每来1个负脉冲时间是1ms，所以计数100个负脉冲的时间是100ms

2 应用设计题 重点

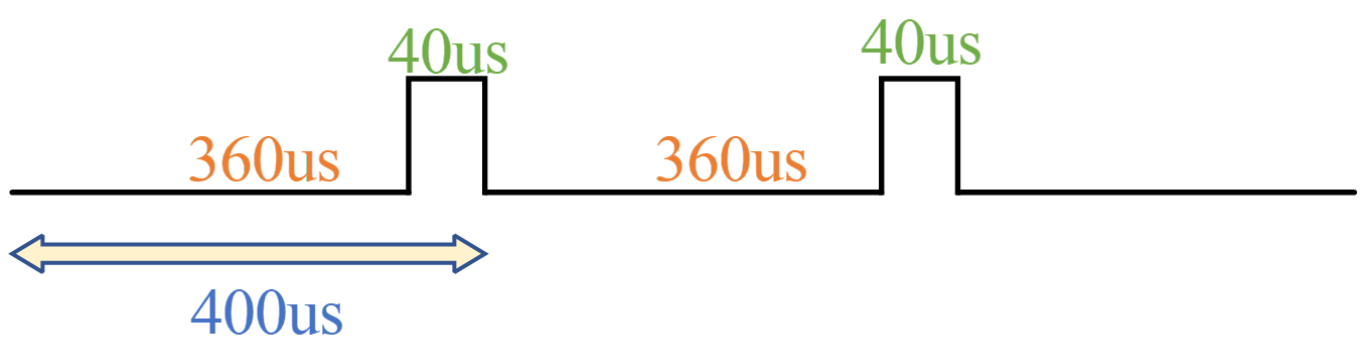

（1）MCS-51单片机外接晶振频率为6MHz，使用定时器1，使得在P1.0输出周期为400us、占空比为10%的方波脉冲，以查询或中断方式编程实现。

==注意：当管脚周期为超过100ms时候，建议选择方式1，为何呢？因为执行i++运算也会花掉时间==

小于1ms的时候。建议选择方法2，因为方式2是自动重装载计数器。

P1.0输出周期为400us，占空比为10%的方波脉冲，则高电平持续时间为：400us*10%=40us，低电平持续时间为360us。设置定时时间为40us，只需要20个数就能完成需求，故可以工作在方式0,1,2。当定时时间小于256us时候，推荐大家选择方式2，因为他是一个自动重装载定时器/计时器。定时时间40us的选择跟例4很像，当然也可以选择10us，20us。

xxxxxxxxxx
# include <reg51.h>
sbit P1_0=P1^0;
unsigned int i=0;  //对中断的个数进行计数
void interrupt_init(void)
{
    ET1=1;  //定时器1的中断开关
    EA=1;   //中断总开关
    PT1=1;  //定时器1配置为高优先级
}

void timer1_init(void)
{
    TMOD=0X20;  //设置为方式2，定时器模式，GATE为低电平
    TL1=256-20;  // 计数20个，机器周期2us，所以是定时40us
    TH1=TL1     //方式2 TH=TL
    TR1=1;    // 启动定时器1 Timer1 run
}
//中断方式不用软件清除TF标志位
// 100us 来一次中断
void timer1_service(void) interrupt 3
{
    i++;//来一次中断，变量i加1
    if(i==9)P1_0=1;
    if(i==10)
    {
      P1_0=0;
      i=0;
    }
}
void main(void)
{
    interrupt_init(); //中断初始化
    timer1_init();    //定时器1初始化
    P1_0=0;
    while(1);      //死循环，等待中断
}

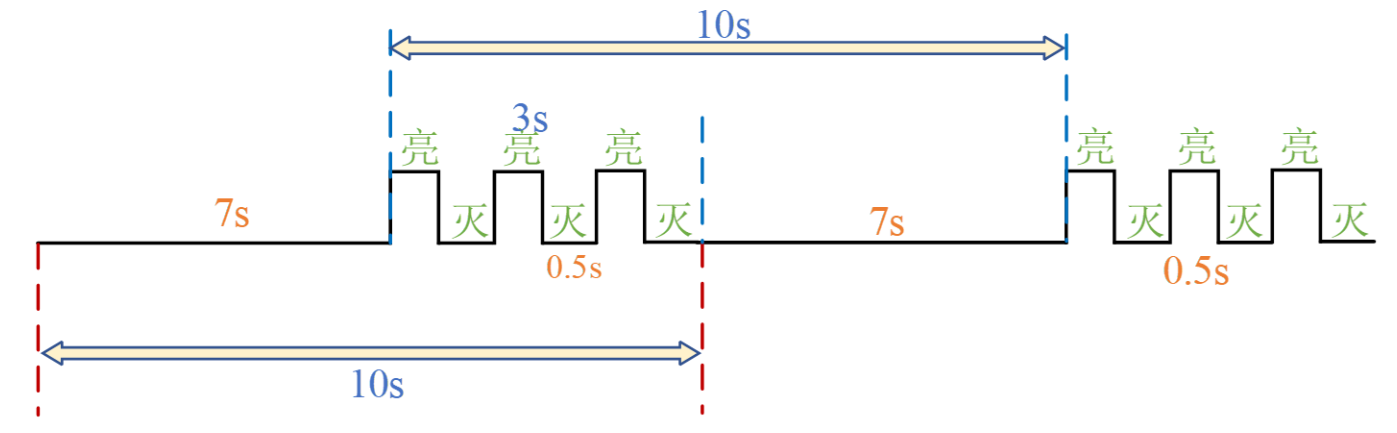

（3）使用定时器T1定时，每隔10s使与P1.0口连接的发光二极管闪烁3次后熄灭，每次闪烁时亮0.5s灭0.5s。设P1.0高电平灯亮，低电平灯灭。假设晶振频率为12Mhz。

==注意：当管脚周期为超过100ms时候，建议选择方式1，为何呢？因为执行i++运算也会花掉时间==

小于1ms的时候。建议选择方法2，因为方式2是自动重装载计数器。

xxxxxxxxxx
# include <reg51.h>
//方式1
sbit P1_0=P1^0;
unsigned int i=0;  //对中断的个数进行计数
void interrupt_init(void)
{
    ET1=1;  //定时器1的中断开关
    EA=1;   //中断总开关
    PT1=1;  //定时器1配置为高优先级
}

void timer1_init(void)
{

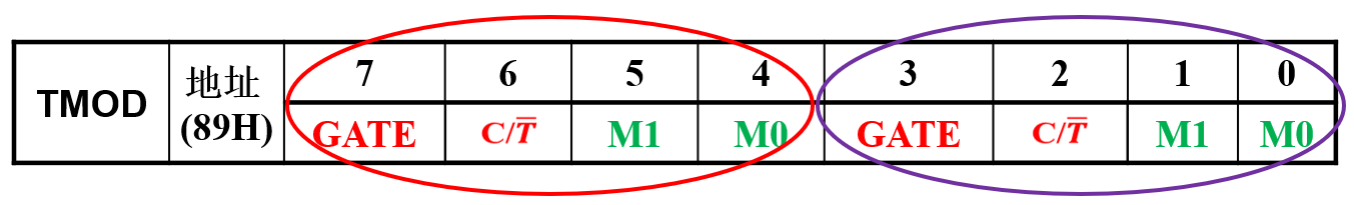

    TMOD=0X10;  //设置为方式1，定时器模式，GATE为低电平
    TL1=(65536-50000)%256;  // 计数50000个，机器周期1us，所以是定时50ms
    TH1=(65536-50000)/256;  //定时50ms
    TR1=1;    // 启动定时器1 Timer1 run
}
//中断方式不用软件清除TF标志位
// 100us 来一次中断
void timer1_service(void) interrupt 3
{
    i++;//来一次中断，变量i加1
    if(i==140)P1_0=1;    //     7s/50ms=140
    if(i==150)P1_0=0;    //     7.5s/50ms=150
    if(i==160)P1_0=1;    //     8s/50ms=160
    if(i==170)P1_0=0;    //     8.5s/50ms=170
    if(i==180)P1_0=1;    //     9s/50ms=180
    if(i==190)P1_0=0;    //     9.5s/50ms=190
    if(i==200)i=0;      //      10s/50ms=200
    //方式0 1中断到来必须重新写入计数初值
    TL1=(65536-50000)%256;  // 计数50000个，机器周期1us，所以是定时50ms
    TH1=(65536-50000)/256;  //定时50ms
}
void main(void)
{
    interrupt_init(); //中断初始化
    timer1_init();    //定时器1初始化
    P1_0=0;
    while(1);      //死循环，等待中断
}

第八章节

P204 3 应用设计题

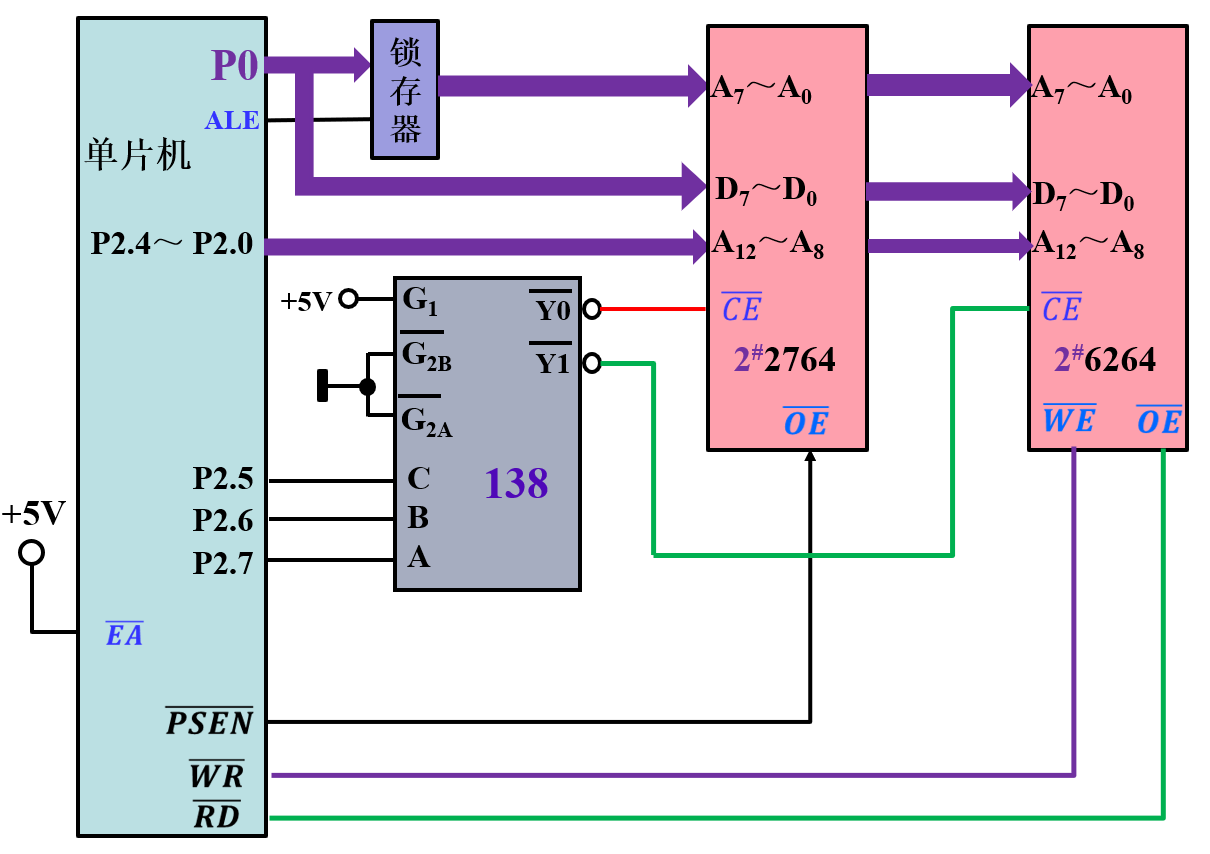

（2）试用8051单片机扩展1片程序存储器2764（容量为8K$\times$$\times$8位）和一片数据存储器6264（容量为8K$\times$$\times$8位），要求外部程序存储器的地址和内部程序存储器的地址衔接。画出硬件电路图，写出各芯片的地址范围，编写把6264某一连续的100个单元内容低4位置1的程序。

xxxxxxxxxx
51单片机片内ROM空间大小为8KB,范围为0000-1FFFH，题目要求扩展的外部RAM与内部ROM地址衔接，则外部RAM的起始地址为2000H，而外部RAM的空间大小为8KB，则外部RAM的地址范围为2000H-3FFFH。

xxxxxxxxxx
#include <reg51.h>
unsigned char xdata *p=0x2000;//定义一个指针
void main(void )
{
   for(i=0;i<100;i++)
   {
        *p|=0x0f;     //低4位置1  *p=*p|0x0f;
        p++;
    }
    while(1);
}

第九章节 重点*

1 51单片机，晶振频率为12MHz，要求波特率为9600bps,上位机为串口调试助手，下位机为乙单片机。编写下位机单片机程序，要求：

1 上位机发送00H，下位机收到00H指令后，让发光二极管亮，同时向上位机发送led on字符。

2上位机发送FFH，下位机收到FFH指令后，让发光二极管亮，向上位机发送led off字符。

串口编程三要素

1、串口初始化程序：串口初始化、定时器1初始化、中断初始化

2、串口发送程序：一般用查询方式编程

3、串口接收程序：一般用中断方式编程 公式死记硬背

x
# include <reg51.h>
unsigned char uart_temp;
sbit led=P1^0;
unsigned char led_on_str[6]="led on";
unsigned char led_off_str[6]="led off";

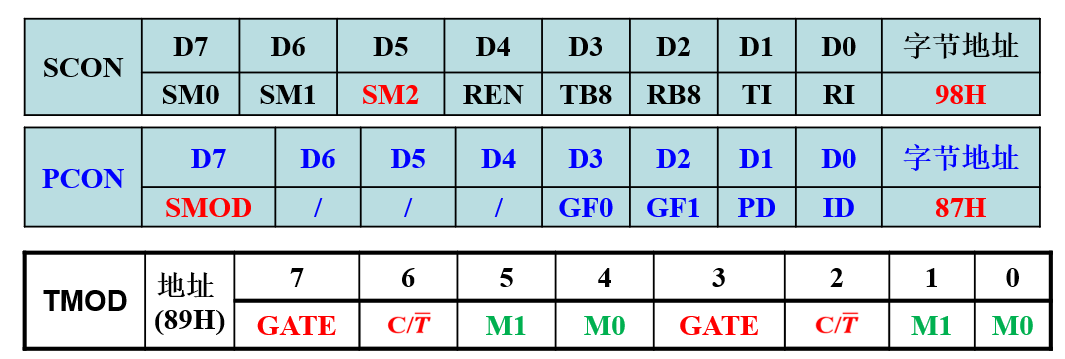

void uart_init(void)
{
    //1 串口初始化
    //或者对母亲赋值，SCON=0X50
    SM0=0;SM1=1; REN=1; //选择方式1,10位可变波特率,允许接收
    PCON=0;//波特率不倍增
    //2 定时器初始化
    TMOD=0x20; //选择定时器1，方式2
    TL1=0X      //根据波特率计算公式
    TH1=TL1
    TR1=1;
    //3 中断初始化
    ES=1;
    EA=1;
    PS=1;
}
void SendOneByte(unsigned char c)
{
    SBUF = c;    //发送数据
    while(!TI); //等待发送完毕，TI=1
    TI = 0;     //必须软件清零
}

void uart_service(void) interrupt 4
{
    unsigned char i;
    if(RI==1)  //判断是否是接收中断
    {
        RI=0;  //必须软件清零
        uart_temp=SBUF;  //取出数据
        if(uart_temp==0x00)
        {
            led=1;  //发光二极管亮，同时发送led on 字符
            for(i=0;i<6;i++)
            {
               SendOneByte(led_on_str[i]);
            }
        }
        if(uart_temp==0xFF)
        {
            led=0; //发光二极管亮，同时发送led on 字符
            for(i=0;i<7;i++)
            {
               SendOneByte(led_off_str[i]);
            }
        }
    }
}
void main(void)
{
    uart_init();
    while(1);
}

2 51单片机，晶振频率为12MHz，要求波特率为2400bps ,上位机为甲单片机，下位机为乙单片机，要求： 重点*

实现数据的回传功能。例如：上位机发送’aa’，下位机收到’aa’后向上位机发送’aa’。

串口编程三要素

1、串口初始化程序：串口初始化、定时器1初始化、中断初始化

2、串口发送程序：一般用查询方式编程

3、串口接收程序：一般用中断方式编程 公式死记硬背

xxxxxxxxxx
# include <reg51.h>
unsigned char uart_temp;
void uart_init(void)
{
    //1 串口初始化
    //或者对母亲赋值，SCON=0X50
    SM0=0;SM1=1; REN=1; //选择方式1,10位可变波特率,允许接收
    PCON=0;//波特率不倍增
    //2 定时器初始化
    TMOD=0x20; //选择定时器1，方式2
    TL1=0X      //根据波特率计算公式
    TH1=TL1;
    TR1=1;
    //3 中断初始化
    ES=1;
    EA=1;
    PS=1;
}
void SendOneByte(unsigned char c)
{
    SBUF = c;     //发送数据
    while(!TI);  //等待发送完毕，TI=1
    TI = 0;      //必须软件清零
}

void uart_service(void) interrupt 4
{
    unsigned char i;
    if(RI==1)   //判断是否是接收中断
    {
        RI=0;   //必须软件清零
        uart_temp=SBUF;  //取出数据
        SendOneByte(uart_temp);
    }
}
void main(void)
{
    uart_init(); //串口初始化
    while(1);
}
